Низкоэнергетичное травление теллурида ртути кадмия (HgCdTe(CMT))

Низкоэнергетичное травление теллурида ртути кадмия (HgCdTe(CMT)), описание процесса и оборудование

Лаборатория OIPT: травление CMT на 8 мкм, с возможностью контроля профиля (фоторезист не удален).

Производитель: Oxford Instruments Plasma Technology


SEM

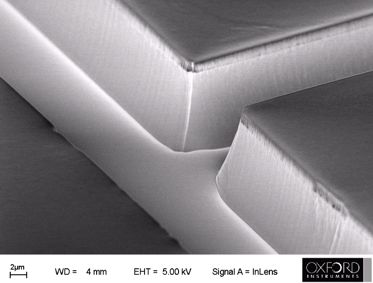

Анизотропное низкоэнергетичное травление СМТ (глубина 3,5 мкм).

SEM
Анизотропное низкоэнергетичное травление СМТ (глубина 4 мкм).

Структура из СМТ. Ширина элементов 50 мкм.

Технологические особенности: реактивное ионное травление с помощью ВЧ генератора с параллельными электродами и частотой возбуждения плазмы - 13.56 МГц. Важно эффективное охлаждение подложки.

Результаты:

  • Скорость: 50 - 500 нм/мин;
  • Низкое ВЧ смещение на подложке маска: фоторезист;
  • Равномерность 4% (по пластине 50 мм);
  • Селективность к фоторезисту > 10:1, к SiO2 или SiNx > 20:1;
  • Отличный контроль профиля.
