Атомно-слоевое осаждение оксида лантана (La2O3) с применением удаленного источника плазмы

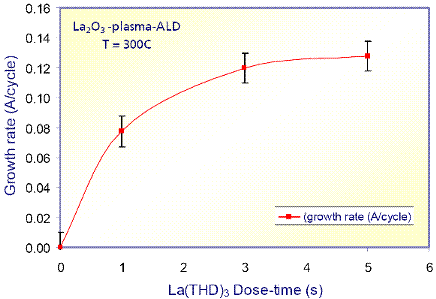

Зависимость скорости осаждения за цикл от времени воздействия металлического прекурсора (La(THD)3) в секундах.




Атомно-эмиссионная спектроскопия пленки оксида лантана.


Технологические особенности и результаты:

  • металлический прекурсор: La(THD)3 (твердый с низким давлением насыщенных паров)
  • плазмообразующий газ: О(не реагирует с водой термически)
  • доза прекурсора контролируется быстродействующей системой подачи газов
  • температура осаждения: 250°С - 300°C
  • барботирование при 190°C
  • скорость осаждения - 0.18 A/цикл (при 300°C и насыщенной дозе)
  • коэффициент преломления 1.72 - 1.74


Зависимость толщины пленки La2O3, осажденной методом ALD с удаленной плазмой, от количества циклов

Самоограничивающийся процесс с линейной скоростью осаждения с задержкой на образование зародышевой пленки. Толщина измерена с помощью спектроэллипсометра.


Преимущества использования источника удаленной плазмы

  • при использовании удаленной плазмы отсутствует контакт между подложкой и разрядом
  • плазма разбивает молекулы и активирует получившиеся радикалы, которые полезны для процесса роста пленки
  • активные радикалы очищают подложку от примесей, приводят к более чистым осаждающимся покрытиям и снижают температуру процесса

В системах OIPT процесс ALD может быть выполнен с использованием:

  • только термического механизма
  • ассистирования озоном
  • ассистирования удаленной плазмой без изменения конфигурации оборудования.

Многошаговый процесс с использованием всех этих технологий может быть применен в случае необходимости
