Skip

Атомно-слоевое осаждение титаната стронция (SrTiO3 - STO) с применением удаленного источника плазмы

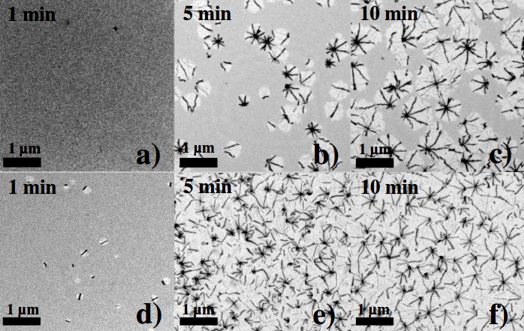

Лаборатория Технического университета Эйндховена: фотография с просвечивающего микроскопа пленки STO, осажденной на Si3N4. Верхний ряд - соотношение [Sr]/([Sr]+[Ti]) = 0.54. Нижний ряд - соотношение [Sr]/([Sr]+[Ti]) = 0.60.




Зависимость скорости роста пленки за суперцикл от температуры.

Слои с повышенным содержанием Sr([Sr] / ([Sr] + [Ti] = 0,6) показывают более тонкую кристаллическую структуру из-за более высокой вероятности образования зародышей в начале процесса кристаллизации.


Технологические особенности:

  • Металлический прекурсор: Ti-Star, (pentamethylcyclopentadienyl)trimethoxy-titanium, CpMe5 Ti(OMe)Hyper-Sr, bis(trisopropylcyclopentadienyl)strontium with 1,2-dimethoxyethane adduct Sr(iPr3Cp)2 DME
  • Неметаллический прекурсор: радикалы О2
  • доза прекурсора контролируется быстродействующей системой подачи газов
  • температура осаждения: 150° - 350°C


Кристаллическая структура SrTiO: красный - кислород, голубой - титан, зеленый - стронций


Рабочие характеристики Pt/STO/Pt конденсаторов могут корректироваться в зависимости от применения (high-k applications and integrated capacitor applications) путем выбора оптимального состава и микроструктуры пленок STO, осажденных методом ALD с применением удаленного источника плазмы
