Травление ниобата лития (LiNbO3)

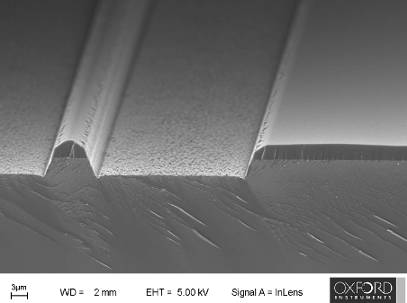

Лаборатория OIPT: травление ниобата лития на 4 мкм (фоторезист не удален)


1. Технологические особенности реактивного ионного травления с применением индуктивно-связанной плазмы:
ВЧ управляемый нижний электрод

Более высокие скорости травления и более высокая степень анизотропии может быть достигнута после плазменной обработки: протонный обмен под воздействием плотной водородной плазмы от ICP источника

Оборудование:

Результаты:
Лаборатория OIPT: травления ниобата лития на глубину 4 мкм
  • скорости травления > 50 нм/мин;
  • селективность к фоторезисту (на фото не удален) > 1.2 : 1
  • гладкие боковые стенки (шероховатость < 10 нм)
Этот процесс был оптимизирован для получения гладких стенок и избегания переосаждения. Возможна чуть большая шероховатость на нижней границе тренча
Лаборатория OIPT: травления ниобата лития (LiNbO3) на глубину 4 мкм
  • скорость травления > 40 нм/мин
  • гладкие боковые стенки (шероховатость < 10 нм)
  • селективность к Ni (не удалена) маска> 4 : 1
лаборатория Бристольского университета:
травление протонно-обменной мембраны из LiNbOна 1 мкм
  • рабочие газы - SF6/O2
  • скорость травления 200 нм/мин
  • маска - NiCr
2. Технологические особенности реактивного ионного травления:
ВЧ генератор с параллельными электродами и частотой возбуждения плазмы - 13.56 МГц;
ВЧ управляемый нижний электрод;
охлаждаемый нижний электрод
Оборудование:
PlasmaPro80

Результаты:
  • скорость травления 3 нм/мин (скорость может быть увеличена добавлением в процесс фторной химии)
  • селективность к титановой маске: 20:1
  • гладкая нижняя стенка
Лаборатория OIPT: травление LiNbO3 на 0.35 мкм
(Ti маска не удалена, "фасетирование" маски переносится на LiNbO3)
