Реактивное ионное травление InSb и InSbAs с применением источника ИСП

С источником индуктивно связанной плазмы возможно использование плазму высокой плотности при низких энергиях ионов. Фотография со сканирующего микроскопа показывает протравленный на 20 мкм образец InSb. Этот образец был изготовлен в лаборатории OIPT на системе, оснащенной источником индуктивно связанной плазмы (ICP source)

Оборудование:

Технология:
Рабочие газы: CH4/H2/(Cl2)
отличная селективность к маске

Результат:
Скорость травления InSb 50-100 нм/мин (без Cl2)
Селективность к фоторезисту: > 500:1
Скорость травления InSbAs > 800 нм/мин (с Cl2)
Селективность к SiO2: > 8:1
Равномерность : < + 2% (по подложке 2 дюйма)
Гладкая поверхность после травления

ia11.jpgЛаборатория OIPT: Травление InSb под наклоном при скорости 400 нм/мин с контролируемым профилем, селективность к SiO2 > 5 : 1

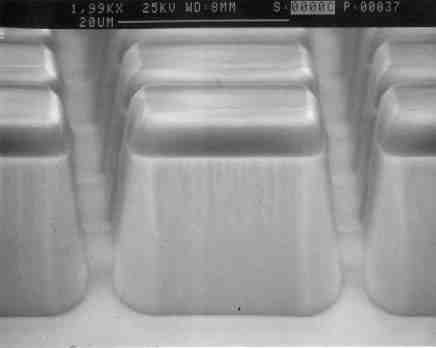

InSbAs etch SEMГлубина травления 20 мкм
