Томограф для полноразмерного керна Cylindscan-2000

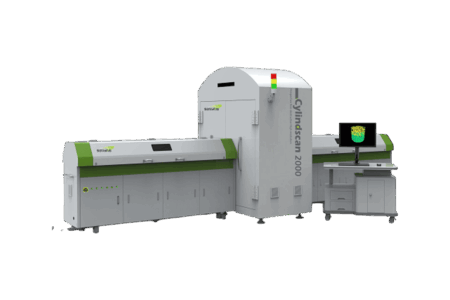

Томограф Cylindscan-2000

Рентгеновский томограф для полноразмерных кернов c вращением системы источник-детектор.



Система Cylindscan-2000 специально разработана для больших цилиндрических объектов, включая полноразмерные геологические керны. Объект контроля в томографе неподвижен, а источник рентгеновского излучения и детектор вращаются вокруг него, что позволяет изучать керн без его деформации, а также делает возможным проводить съемку хрупких образцов. Такое решение дает возможность производить точные расчеты при изучении проницаемости по утвержденным методикам. Система предназначена для быстрого сканирования кернов, что позволяет осуществлять оперативный контроль большого количества объектов за короткий промежуток времени с возможностью наблюдения динамики течения флюида через породу. Специальное программное обеспечение дает возможность изучать различные свойства образцов: пористость, объемную плотность, плотность матрицы, нефте- и водонасыщенность, литологию, распределение пор по размерам, зоны разрушения и др.

Основные преимущества:

  • специализированное ПО для проведения подробного цифрового анализа горных пород с возможностью программирования под специфические задачи;
  • высокая производительность системы для быстрого спирального сканирования кернов большой длины;
  • образец помещается горизонтально без необходимости его поворота, что дает возможность изучения хрупких образцов, а также обычных образцов без нарушения их структуры;
  • специальная конструкция “скользящего кольца”, которая обеспечивает стабильное вращение и работу источника рентгеновского излучения и детектора;
  • детальное изучение внутренней структуры образов и выявления в них включений, пористости и трещин.

Области применения:

  • Геологические исследования
  • Геотехническое проектирование
  • Материаловедение
  • Литьевое производство
  • Археология
  • Биологические исследования
  • Аэрокосмическая промышленность
  • Автомобильная промышленность

  • Процесс сканирования: вращение источника и детектора вокруг образца с его горизонтальным продвижением;
  • Расположение образца при сканировании: горизонтальное;
  • Питание: 1 х 230 В, 50 Гц;
  • Тип источника: микрофокусный;
  • Мощность источника рентгеновского излучения, Вт: 90;
  • Напряжение на рентгеновской трубке, кВ: 40 — 180;
  • Максимальное пространственное разрешение системы томографии, мкм: 20;
  • Тип детектора: высококонтрастный цифровой плоскопанельный детектор (аморфный кремний);
  • Размер активной области детектора, мм: 301 х 250;
  • Разрешение матрицы детектора, пикс.: 3008 х 2496;
  • Шаг пикселя детектора, мкм.: 100;
  • Разрядность: 16;
  • Максимальный размер образца, мм (диаметр х длина): 150 х 2000;
  • Максимальная масса образца, кг.: 100;
  • Система безопасности: встроенный защитный дверной замок, система оповещения о включении рентгеновского излучения, прозрачное защищенное стекло для наблюдения за процессом измерений;
  • Излучение: менее 1 мкЗв/час на расстоянии 10 см от поверхности корпуса;
  • Габариты томографа (Д х Ш х В), мм.: 5870 х1586 х1842;
  • Вес, кг.: 7000.
