Сканер керна UniCore

Сканер керна UniCore позволяет автоматически, одновременно и быстро провести геологический анализ и получить качественные геофизические и геохимические данные по нескольким отдельным кернам либо по образцам в ящиках.

Сканер керна UniCore позволяет получать данные и изучать:

• Химический состав;
• Минеральный состав (в точке/по площади);
• Фотодокументация;
• Магнитная восприимчивость;
• Электросопротивление;
• Твердость;
• Скорости распространения продольных волн;
• Истинный цвет (спектрофотометрия);
• Топография поверхности.

Рисунок 1 — Пример результатов измерений на сканере керна UniCore

Информацию можно коррелировать с данными, полученными в ходе геофизических исследований (ГИС), для корректировки буровых и разведывательных мероприятий, а также для точечного отбора представительных образцов для дальнейшего детального анализа.

Кернохранилища
Высокая пропускная способность при минимальном вовлечении операторов. Изучение нескольких кернов за сеанс — реальная экономия времени в условиях постоянной загрузки.

Научные и прикладные исследования
Нерарушающий, непрерывный и высококачественный метод изучения керна. Сравнение физических, химических и визуальных свойств в микро- и макромасштабе.

Геология и нефтегаз
Замена разрозненных приборов (РФ-анализаторы, ИК-спектрометры, камеры) единой автоматизированной системой.

Технические характеристики основной системы:

• Размеры системы (ДхШхВ, мм): 3310 х 1386 х 1644;
• Вес системы, кг: до 900 (зависит от выбранной комплектации);
• Тип образцов: цельные, распиленные, рыхлые/разрушенные;
• Вид подложки для образцов: отдельные керны, лотки, ящики;
• Размер образцов, мм: отдельные керны/лотки (D=40-150, L<1550), ящики (L<1100, W<1000);
• Количество измерительных датчиков: от 1 до 10 (в зависимости от задач);
• Выходные данные: ASCII-файлы в виде таблиц;
• Требования для подключения системы: 110 – 220 В, однофазная, питание 16 А;
• Температурный диапазон при работе/хранении,°C: от +15 до +30 / от 0 до +50;
• Оперирование: передвижение датчиков, одновременный сбор данных, оформление в отчет с привязкой по глубине полностью автоматизированы;
• Загрузка образцов: на моторизованные дорожки (одиночные образцы), либо на выдвижной измерительный стол (ящики);
• Средняя скорость измерений: 4 м/час (в зависимости от выбранных датчиков и шага измерений (до 1 мм));
• Удобство использования: подсветка рамки и адаптера для датчиков, а также широкоугольная IP-камера для визуализации рабочего пространства.

Технические характеристики датчиков:

• Химический состав:
  • Диапазон определяемых элементов: Na-Am;
  • Количество одновременно определяемых элементов: 80;
  • Время измерения, с: 5 — 300;
  • Время работы отдельно от системы, ч: не менее 8.
• Минеральный состав (точечный):
  • Спектральный диапазон, нм: 300 — 11000;
  • Спектральное разрешение (в диапазоне): 0,8 — 30 нм (300 — 5000 нм), 50 мкм (5000 — 11000 нм);
  • Время работы отдельно от системы, ч: не менее 3.
• Минеральный состав (площадной):
  • Спектральный диапазон, нм: 400 — 2500;
  • Минимальный размер пикселя, мкм: 5,5 х 5,5.
• Фотодокументация:
  • Разрешение: до 10 мкм;
  • Источник света: видимый, ультрафиолет;
  • Скорость съемки: до 200 линий/сек.;
  • Тип камеры: камера линейного сканирования.
• Магнитная восприимчивость:
  • Диапазон значений, ед. СИ: от -1 до 1;
  • Чувствительность, ед. СИ: до 1 х 10(-7).
• Электросопротивление:
  • Диапазон сопротивлений: от 0,01 МОм до 50 ТОм;
  • Диапазон напряжений, В: 500 — 15000;
  • Шаг изменения напряжения, В: 50.
• Твердость:
  • Шкала предела прочности, Н/мм(2): 350 — 1710;
  • Погрешность, %: ± 5;
  • Время работы отдельно от системы: не менее 1,5 часов.
• Скорости распространения продольных (P) волн:
  • Номинальная частота, МГц: 1;
  • Диаметр пьезоэлемента продольных волн: 10 мм;
  • Испытательный возбуждающий сигнал: прямоугольный импульс с амплитудой 100 В и длительностью 400 нс.
• Спектрофотометрия:
  • Спектральный диапазон, нм: 390 — 760;
  • Разрешение / дискретность, нм: не более 10/0,4;
  • Время работы отдельно от системы, ч: не менее 8.
• Топография поверхности:
  • Способ измерения: лазеры расстояния;
  • Точность измерения, нм: 10.

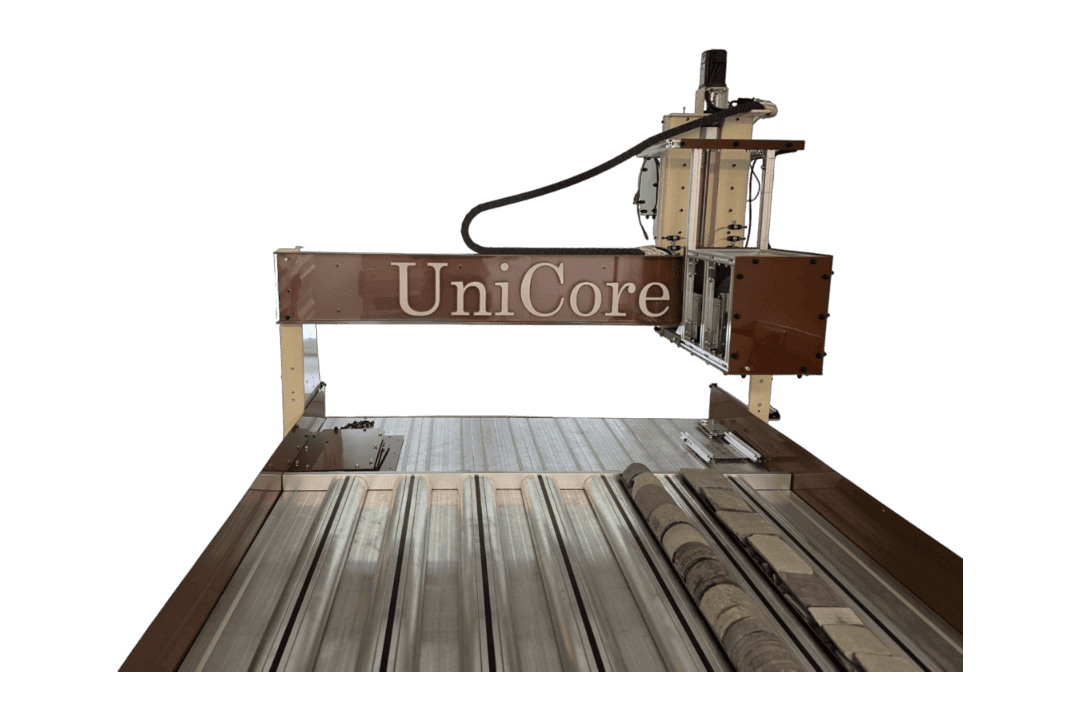

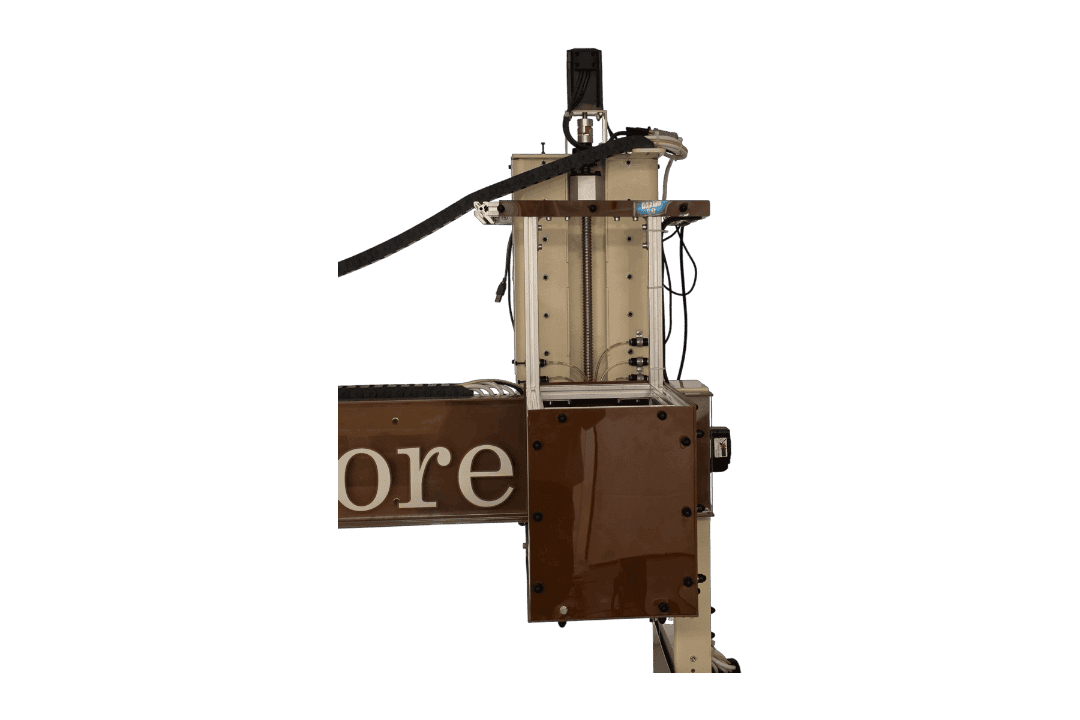

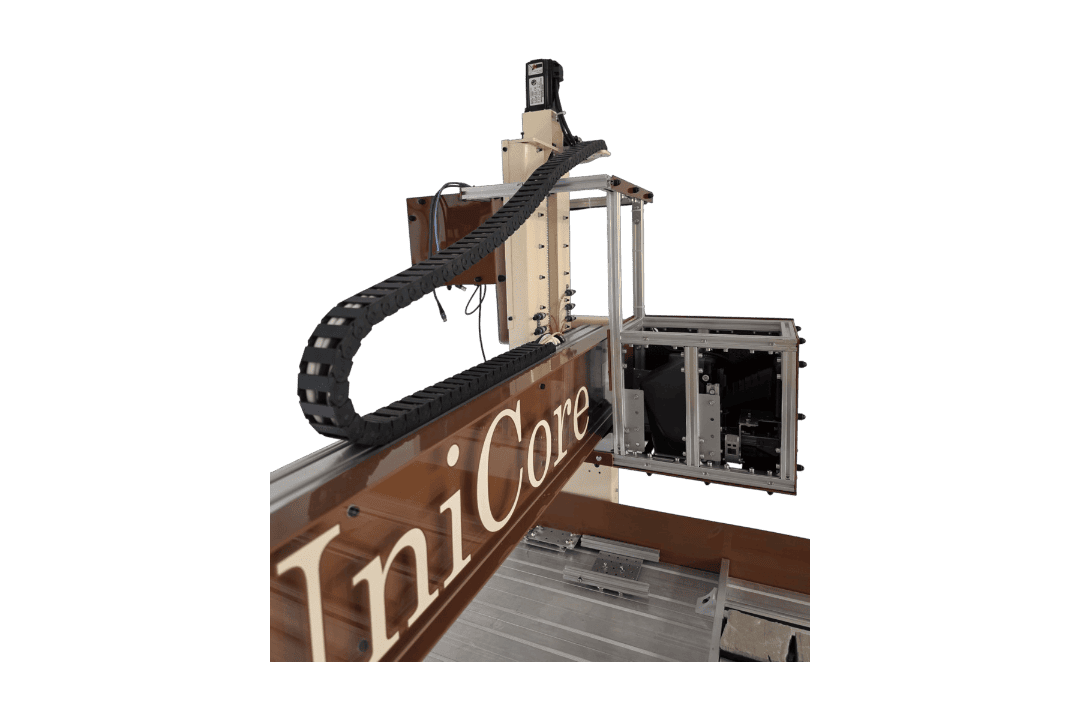

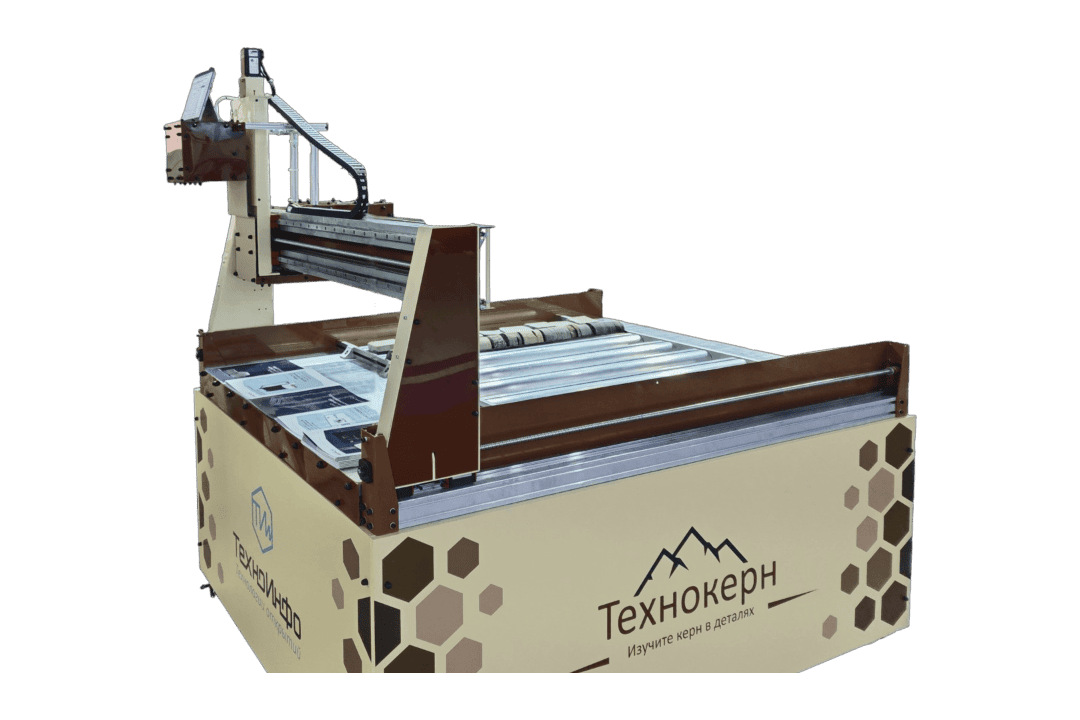

Сканер керна UniCore состоит из защитного кожуха с креплениями для датчиков, сенсоров, электроники и механизмов.  Пользователь загружает образцы в прибор на вращающиеся специальные валы, либо на каретку (если образцы находятся в ящиках), и с помощью ПО задает параметры измерения в соответствии с задачами. После этого система безопасности проверяет готовность сканера керна и начинает проводить измерения. Сенсоры движутся вдоль всех загруженных образцов, опуская датчики до соприкосновения с керном в заданных местах измерений для точечных датчиков.

Пользователь в реальном времени видит как сам процесс измерения, так и результаты, которые выводятся на монитор. В любой момент можно остановить измерения и изменить параметры, либо поменять образцы. Все действия максимально автоматизированы, безопасны и требуют минимального вовлечения оператора.

Рисунок 1 — Общий вид и размеры сканера керна (в мм)
