Настольный микротомограф Продис.Компакт
Настольный отечественный микротомограф для изучения внутренней структуры небольших образцов.
Настольная система микротомографии высокого разрешения предназначена для анализа внутренних структур различных образцов, проведении измерений и визуализации трехмерного объема объекта контроля. Компактная конструкция обеспечивает полную защиту от рентгеновского излучения в соответствии с ОСПОРБ-99.
Микротомограф позволяет управлять коэффициентом увеличения и вращать объект контроля, проводить томографическую реконструкцию до 7200 проекций, может быть снабжен манипуляторами детектора для увеличения области контроля и системой подогрева/охлаждения образцов. Выпускается в нескольких типоразмерах (S, M, L) в зависимости от мощности рентгеновского аппарата и размера объекта. Данные, полученные на представленном оборудовании можно обработать и проанализировать в программно-аппаратном комплексе VolAn, который также является продуктом российской разработки.
Ключевые особенности:
- Полностью российский продукт (российская разработка и производство);
- Компактная конструкция настольного типа;
- Большая дверь для загрузки образцов;
- Возможность поставки с отечественным процессором Эльбрус;
- Лучшее качество изображения благодаря пикселю детектора от 50 мкм;
- Разрешение на JIMA эталоне от 2 до 15 мкм (зависит от модели);
- Максимальное анодное напряжение от 80 до 200 кВ (зависит от модели);
- Размер 110 х 50 х 50 (типоразмер S) / 120 х 70 х 70 см (типоразмер М) / 200 х 120 х 200 см (типоразмер L);
- Полная автоматизация процесса томографии;
- Пусконаладочные работы и инструктаж за 1 день;
- Собственное ПО для анализа, обработки и визуализации трехмерных данных.
Области применения:
- Геологические исследования;
- Геотехническое проектирование;
- Материаловедение;
- Литьевое производство;
- Археология и музейное дело;
- Палеонтологические исследования;
- Ботаника и дендрохронология;
- Автомобильная промышленность;
- Аэрокосмическая промышленность.
Конкретизация применения:
- Анализ сложных объемных дефектов;
- Анализ внутренней микроструктуры материалов;
- Распределение волокон в композитах;
- Технологический контроль процессов;
- Выходной контроль критических размеров;
- Анализ отказов электронных изделий;
- Контроль качества неразъемных соединений;
- Сбор данных в сторонней лаборатории;
- Документирование ответственных изделий.
Микрофокусный источник (напряжение, мощность на мишени, разрешение по JIMA*):
- U90 (до 90 кВ, 8 Вт, 5 мкм);
- U110 (до 110 кВ, 25 Вт, 7 мкм);
- U130 (до 130 кВ, 65 Вт, 8 мкм);
- H110 (до 110 кВ, 16 Вт, 2 мкм).
* Возможна комплектация источником высокого разрешения до 1 мкм.
Детектор (размер сенсора, разрешение сенсора, размер пикселя):
- 1215С* (120 х 150 мм, от 4 до 6,7 МП, от 50 до 64 мкм);
- 2430Т (240 х 300 мм, 15 МП, 69 мкм).
* Новые детекторы на основе собственной топологии фотосенсора.
Установочные параметры системы*:
- Габаритные размеры (ДхШхВ), мм: 1150 х 630 х 700;
- Масса системы, кг: до 450;
- Подключение: 220 В, 50 Гц, 16 А.
* Система с управляющим компьютером устанавливается на стол.
Система перемещения:
- Число осей перемещения: 3-5;
- Размеры образцов, мм: до h=200, d=120*;
- Максимальная масса образца, кг: 2;
- Крепление образца: кинематическая платформа.
* Поддержка спиральной томографии предоставляется опционально.
Программное обеспечение:
- Совместимая платформа: Intel/AMD, Эльбрус;
- Совместимая ОС: Астра Линукс, Windows 10/11;
- Функции томографии: реконструкция, визуализация.
Опциональные программные пакеты:

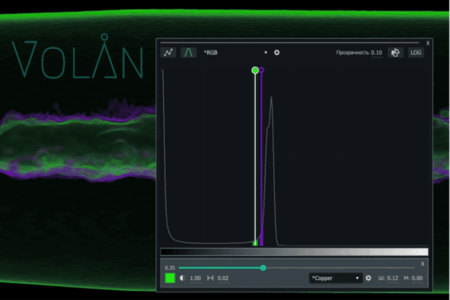

- VolAn (Россия): анализ объемных данных.
- Видео реконструкции компьютерной томограммы алюминиевой пены
- Видео реконструкции компьютерной томограммы батарейки типа ААА
- Видео реконструкции компьютерной томограммы живой лабораторной крысы
