Оптический криостат LN-120
Заливной азотный криостат для проведения оптических и неоптических исследований образцов с рабочим диапазоном температур 78 – 500 K.

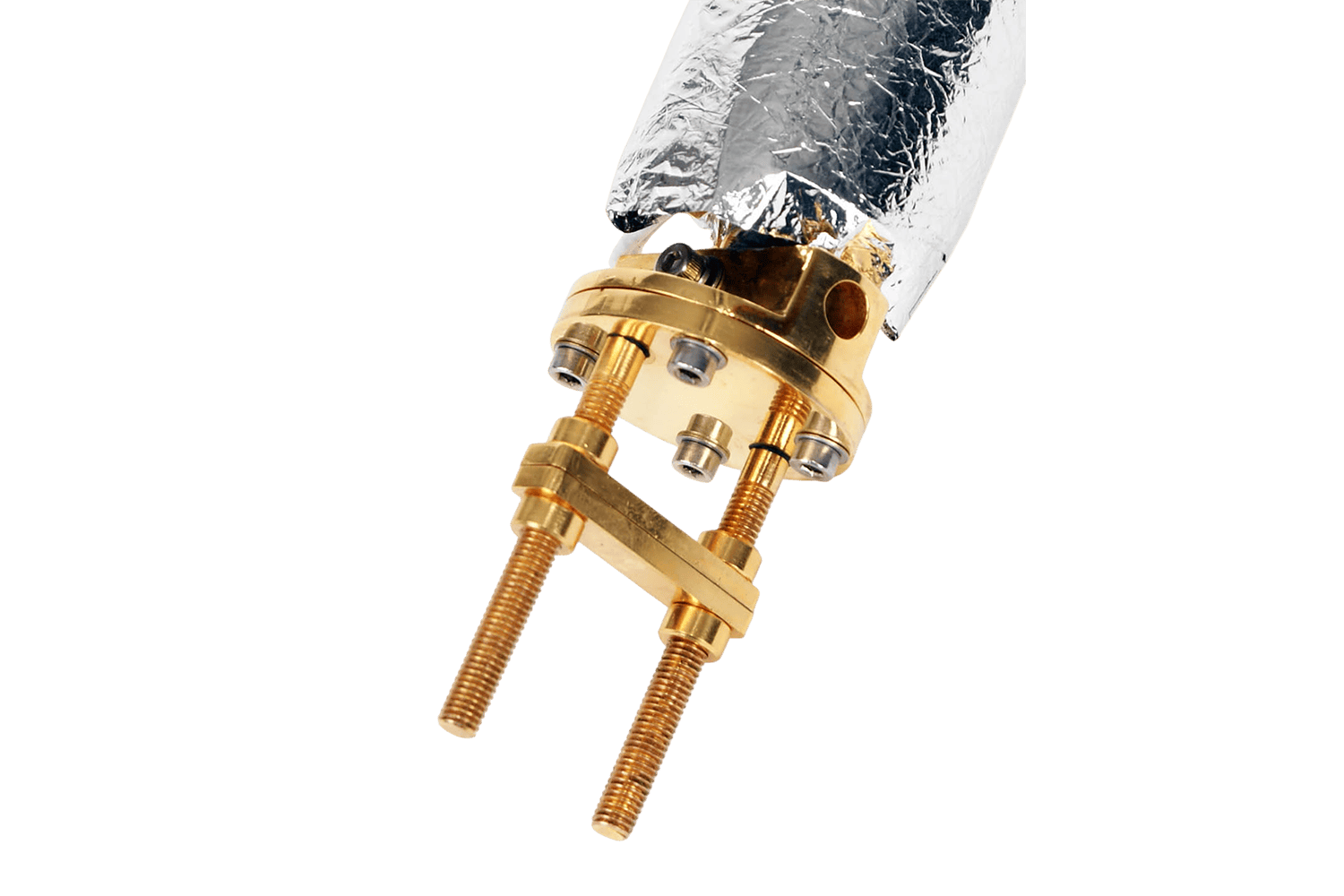

Криостатирование образцов осуществляется за счет термического контакта держателя образцов и установленного в нем образца с жидким азотом, который заливается во внутреннюю емкость криостата, держатель с образцом находятся в вакууме. Измерение температуры на образце осуществляется при помощи температурного датчика, установленного на держателе образца и подключенного к термоконтроллеру.

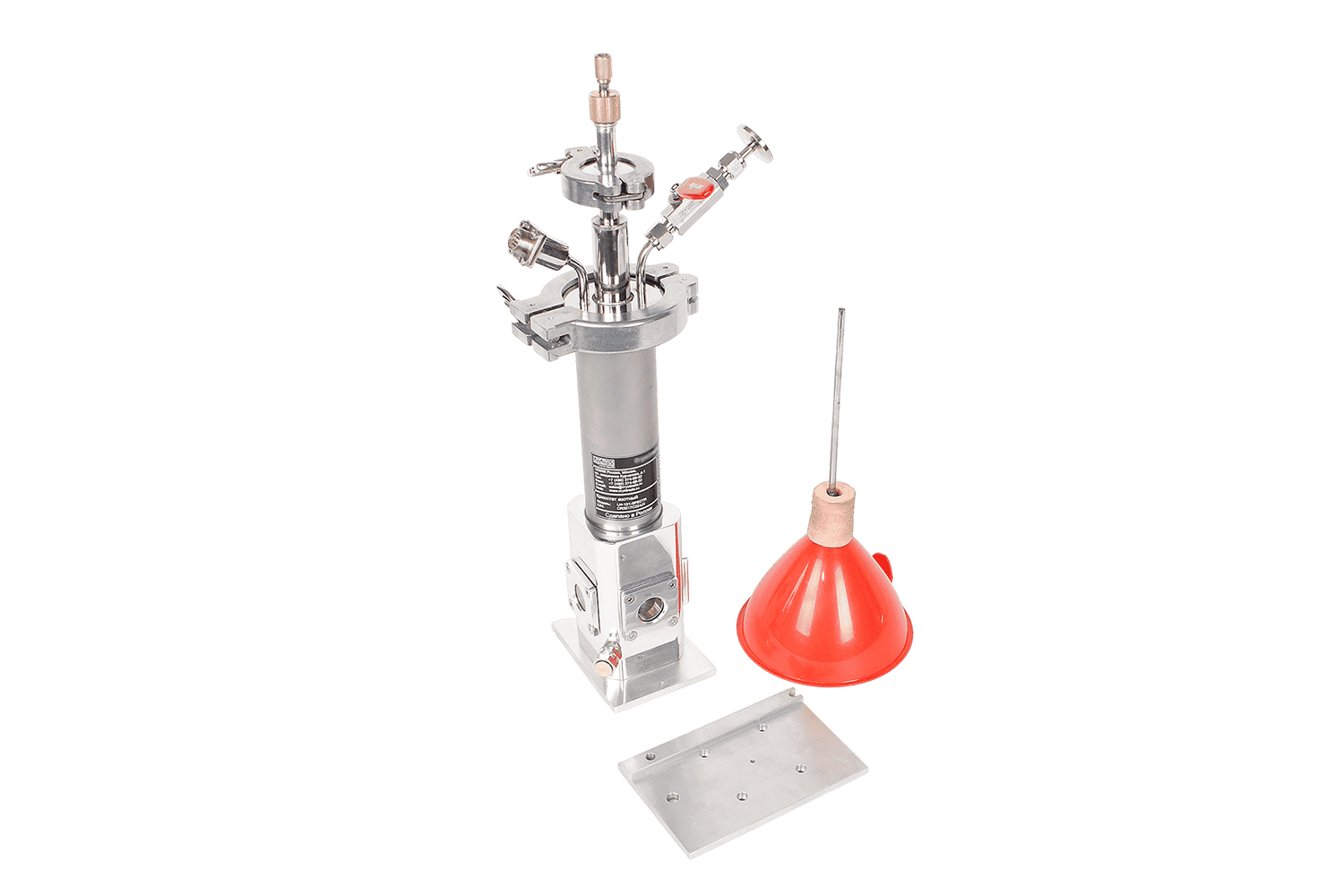

Комплект поставки:
- Криостат
- Вставка для заливки жидкого азота, вентиляции и работы при Т>78 K;
- Воронка для заливки жидкого азота;
- Суппорт – основание;
- Скользящий суппорт для установки криостата над оптическим столом.
- УФ-Вид спектроскопия;
- Оптические исследования;
- Электро-оптические исследования;
- Спектроскопия комбинационного рассеяния света (Рамановская спектроскопия);
- ИК-Фурье спектроскопия;
- Спектроскопия поглощения;
- Эксперименты «накачка — зондирование» («pump-probe»);
- Генерация оптических гармоник;
- Люминесценция и электролюминесценция.
Опции:
- замена датчика температуры на более точный диодный либо резистивный датчик;
- провода различной конфигурации (витая пара, коаксиальные, оптоволокно), проведенные от держателя образца до инструментальной юбки криостата и соединенные с вакуумно-плотным разъемом, установленным в свободный порт;
- дополнительные датчики температуры, устанавливаемые на держатель образца и/или сам образец;
- повышение максимальной температуры криостата до 800 К;
- замена материала окон на любой другой в зависимости от требований заказчика (плавленый и кристаллический кварц, ZnSe, кремний, фторопласт, TPX и др.);
- изготовление держателей образца согласно требованиям заказчика;
- изменение размеров пространства образца, конфигурации оконного блока и т.п. для специальных применений (для использования совместно с магнитами; для больших образцов и т.п.);
- добавление электрических разъемов под задачи Заказчика;
- установка оптического окна в торец криостата.
| Тип криостата |
Заливной азотный криостат |
| Базовая температура |
|
| Максимальная температура |
|
| Стабильность температуры |
Не хуже ±0.5 К |
|
Время охлаждения от комнатной температуры до базовой |
5-7 минут |
| Объем азотной емкости |
0.4 л |
| Время удержания на одной заправке без паразитной тепловой нагрузки |
|
| Оптический доступ |

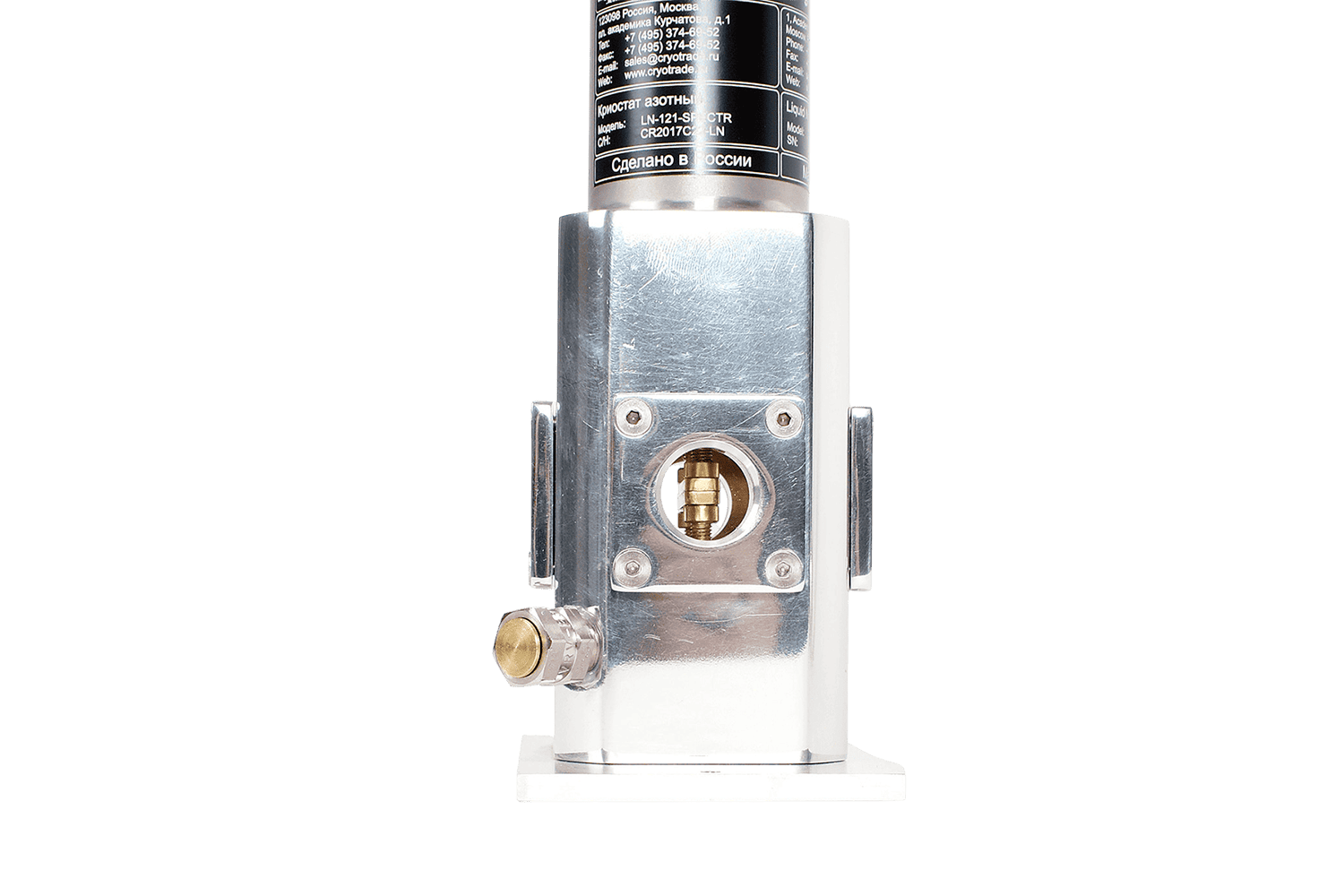

4 окна из плавленого кварца марки КУ-1 диаметром на просвет не менее 41 мм.
|
| Уровень вакуума, требуемый для запуска криостата |
10-3 Торр |
| Вес криостата |
~4 кг (в стандартном исполнении) |
