Рамановский микроскоп Confotec MR200
Высокоточный конфокальный 3D сканирующий рамановский микроскоп для неразрушающего анализа.
Confotec MR200 — это высокоточный конфокальный 3D сканирующий Рамановский (КР) микроскоп для неразрушающего анализа веществ и материалов, изучения их химических и физических свойств. В нем объединены ультрасовременные достижения оптоэлектроники и 25-летний опыт компании в области спектрального и лазерного приборостроения. Наличие Эшелле решетки позволяет использовать прибор для задач, требующих высокого спектрального разрешения, например для изучения стресса в полупроводниках. Высокочувствительный малошумящий детектор с низкотемпературным охлаждением, а также спектрометр с высоким пропусканием позволяют выполнять измерения действительно быстро и с высокой достоверностью (высоким отношением сигнал/шум).
Особенности и преимущества:
- Высочайшая чувствительность;
- Полностью автоматизированное управление всеми узлами и устройствами прибора;
- Высокое спектральное разрешение, обычно свойственное большим и дорогим приборам;
- Максимальное пространственное разрешение, благодаря использованию вариотелескопа, меняющего диаметр лазерных пучков в зависимости от параметров объектива микроскопа;
- Долговременную надежность и стабильность в работе, без необходимости подстройки прибора;
- Возможность оснащения системой автофокуса для полной автоматизации измерений.
- Дополнительные преимущества:
- Прибор построен на базе прямого микроскопа исследовательского класса модели NikonTM Ni, что позволяет дополнительно оснастить прибор стандартными модулями для реализации режимов работы в проходящем свете, поляризационного и фазового контраста, DIC, приставкой для эпи-флуоресценции и др.
- Благодаря единой моноблочной конструкции Confotec MR200 не требует наличия оптического стола, а также легко может быть транспортирован без необходимости последующей наладки.
Технические характеристики Confotec MR200:
- Микроскоп: прямой микроскоп Nikon Ni с турелью на 6 микрообъективов, с диодным осветителем для работы в режиме светлого поля в отраженном свете и цветной камерой видеонаблюдения*. Комплект объективов выбирается индивидуально исходя из типа измеряемых образцов.
- Узел отрезающих (режекторных) фильтров, диапазон измерения рамановских спектров: автоматически сменяемые Edge*** фильтры, обеспечивающие работы в следующих диапазонах, 532 нм: от 60 см-1 до 4500 см-1, 633 нм: от 60 см-1 до 4500 см-1, 785 нм: от 50 см-1 до 2900 см-1;
- Спектрометр: высокоэффективный сканирующий спектрометр с оптикой, рассчитанной на диапазон: 400-1100 нм**;
- Дифракционные решетки: до 4 решеток, установленных в автоматизированной прецизионной турели 2400 штр/мм, 1800 штр/мм, 1200 штр/мм, 600 штр/мм с возможностью использования Эшелле решетки;
- Детектор: высокочувствительный Back-Thinned ПЗС детектор с термоэлектрическим охлаждением с диапазоном спектральной чувствительности 200-1100 нм, количество пикселей 2048х122, размер пикселя 12 мкм, охлаждение до -40 °С или FI ПЗС детектор 1600х200 пикселей с охлаждением до -60 °С;
- Спектральное разрешение: 1.4 см-1 (0,7 см-1/пиксел) с решеткой 2400 штр/мм, либо до 0,3 см-1 с Эшелле решеткой (для лазера 532 нм);
- Конфокальный пинхол: автоматизированный узел сменных конфокальных диафрагм (пинхолов) 10 мкм, 30 мкм, 40 мкм, 50 мкм, 100 мкм, 1000 мкм;
- Лазеры: может быть установлено до трех лазеров с длинами волн 405, 488, 532, 633 и 785 нм с полностью автоматизированным переключением***;
- Сканирование образца: прецизионный автоматизированный ХУ (XYZ) столик с диапазоном перемещений 100х75 мм и минимальный шагом 100 нм (XY) и 20 нм (Z), либо ХУ (XYZ) автоматизированный столик с диапазоном перемещений 115х75 мм с энкодерами;
- Автокалибровка: встроенная Ne лампа для автоматической калибровки прибора;
- Стандартная гарантия: гарантийный срок 24 месяца;
- Гарантированный срок службы лазеров: 10,000 часов.

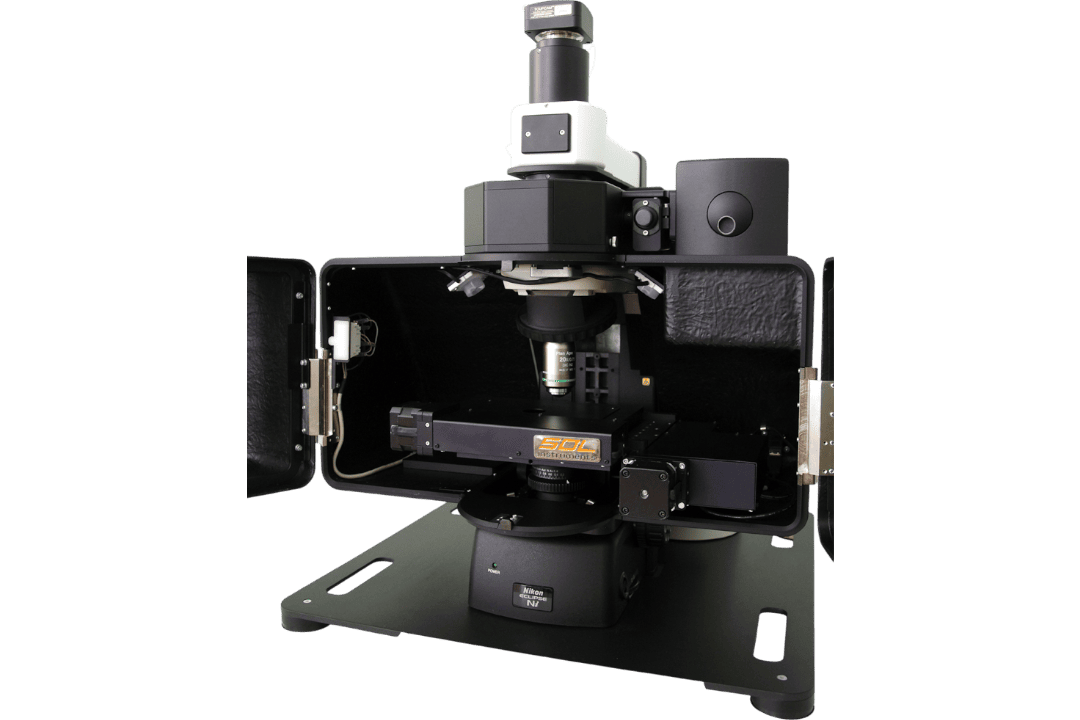

* Опционально микроскоп может быть оснащен окулярами, осветителем для работы в проходящем свете, эпифлуоресцентной приставкой, а также защитным кожухом для обеспечения лазерной безопасности требованиям класса — 1.
** Опционально спектрометр может оснащаться оптикой для работы с УФ лазерами.
*** Возможна установка Notch фильтров для работы в Стоксовой и анти-Стоксовой области одновременно.
**** Установка лазеров с другой длиной волн, в том числе УФ, возможна опционально.
