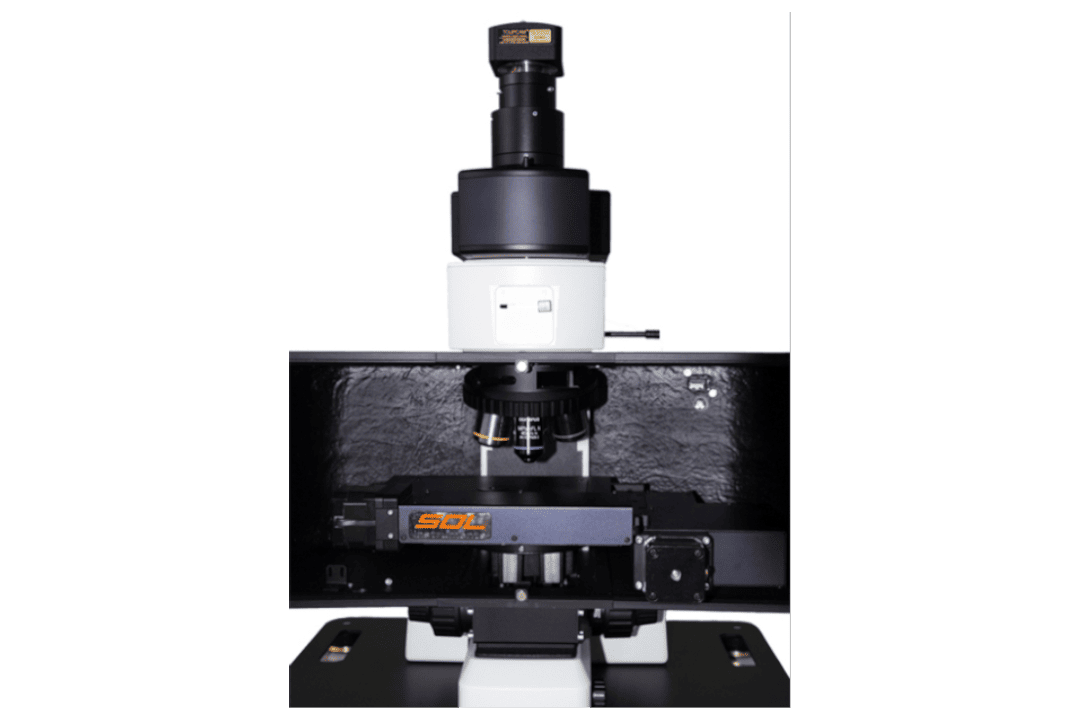

Рамановский микроскоп Confotec Duo
Confotec Duo — компактный двухлазерный рамановский микроскоп с телескопом и двухканальным спектрометром изображения.
Микроскоп Confotec Duo — это компактный прибор, в который встроены два лазера (532 нм и 785 нм с оптическим изолятором) с телескопами и двухканальный спектрометр изображения.
Confotec Duo определяет уникальный уровень удобства в классе компактных рамановских микроскопов, осуществляя простой, высокопроизводительный и надежный анализ сложных образцов. Для освещения образца используется светодиодный источник белого света. Встроенная видеокамера позволяет наблюдать за образцом и точно наводить лазерное излучение на область интереса.
Используя Confotec Duo пользователь не отвлекается на подготовку прибора к проведению исследований, а также на его обслуживание. Отсутствие подвижных элементов в приборе и автоматическая калибровка спектра обеспечивают долговременную стабильность прибора и воспроизводимость результатов измерений. Работа с прибором сводится к установке образца выбору интересующей области. В помощь пользователю служит плавная регулировка мощности лазеров. Автоматизированный стол служит для выбора интересующей области исследования и 2D картирования. Для двухлазерного ввода излучения вместо традиционного зеркала (beam combiner), объединяющего лазерные пучки и приводящего к потере энергии, применен запатентованный метод, основанный на современных разработках в оптике.
Ключевые особенности:
- Применение малошумящего детектора нового типа, который характеризуется высоким отношением сигнал/шум и позволяет производить измерения без низкотемпературного охлаждения;
- Возможность работы в низкочастотном диапазоне.
- Геология и минералогия: идентификация геологических материалов, оценка включений в минералах, анализ химического состава;
- Геммология: идентификация и проверка (исследование) драгоценных камней неразрушающим методом, контроль подделок;
- Материаловедение: анализ различных углеродных структур, анализ новых материалов, используемых в области нанотехнологий;
- Изучение окружающей среды: обнаружение загрязнителей, анализ осадков в воде;
- Фармацевтика: анализ таблеток и растворов, идентификация и анализ присадок и наполнителей, контроль состояния лекарств на чистоту и качество, проверка сырья со 100% идентификацией;
- Судебная экспертиза и криминалистика: идентификация различных наркотиков неразрушающим методом, идентификация и анализ растворителей, экспертиза волокон, тканей, пигментов, пятен и др., доказательство подлинности произведений искусства неразрушающим методом, анализ поддельных документов, лекарств, денег;
- Искусство и историческое наследие: изучение сохранения, деградации и старения предметов искусства, идентификация материалов, используемых для предметов искусства.
Технические характеристики Confotec Duo:

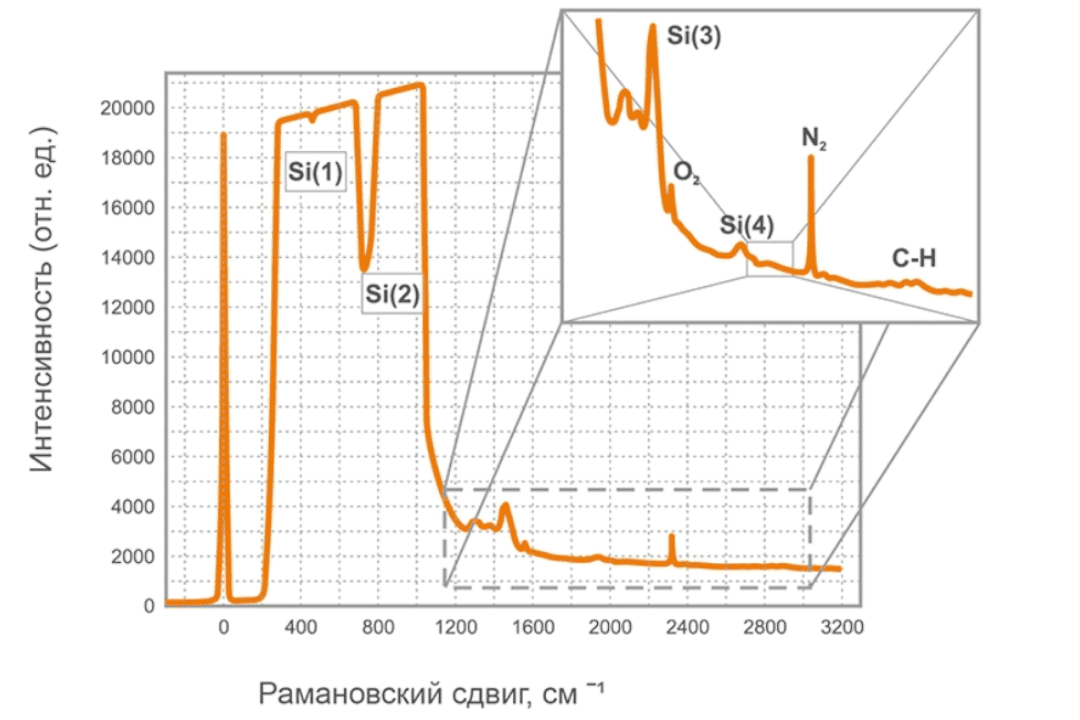

- Чувствительность: детектирование кремниевого пика третьего порядка;

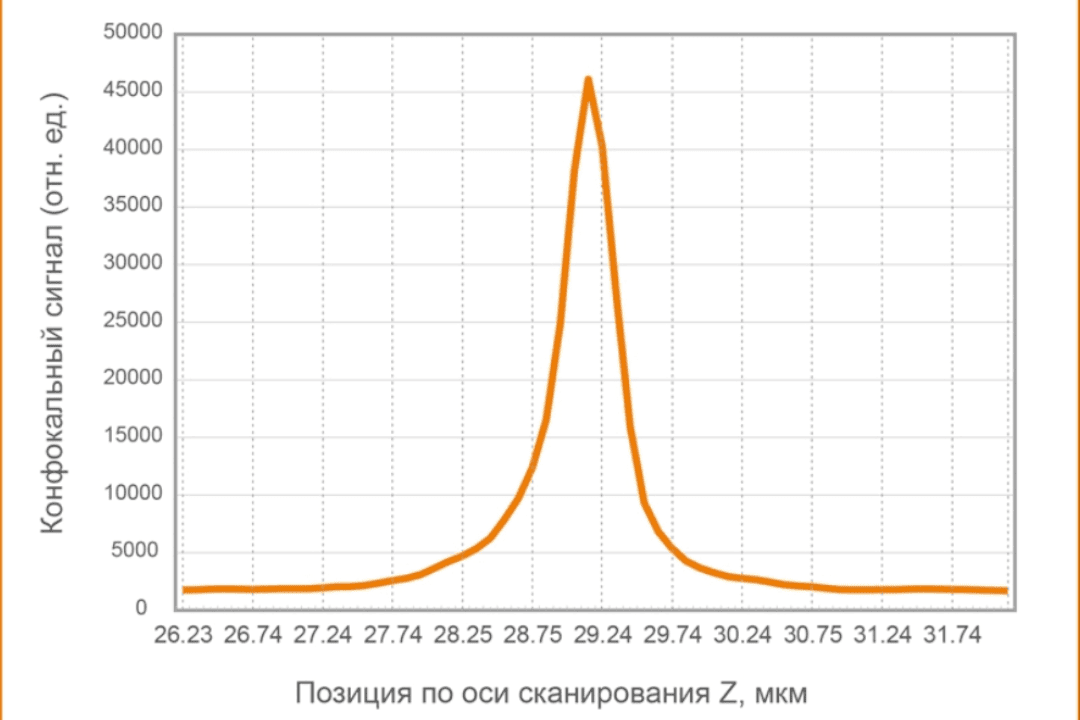

- Пространственное разрешение: латеральное (XY) < 1 мкм, аксиальное (Z) < 2 мкм;
- Минимальный шаг сканирования стола для 2D картирования, нм: 100;
- Видеокамера наблюдения: цветная (не менее 5 Мп) с возможностью сохранения изображения на компьютере.
Спектральные характеристики:
| Длина волны лазера, нм | Мощность лазера, мВт | Регистрируемый диапазон, см⁻¹ | Спектральное разрешение, см⁻¹ |
|---|---|---|---|
| 532 | 50 | 70 — 3155 / 70 — 4740 | 4 — 4,7 / 6,8 — 7,5 |
| 785 | 130 | 50 — 2140 / 50 — 3500 | 2,8 — 3,2 / 6,7 — 7 |
