Рентгеновская установка ПРДУ «КРОС»

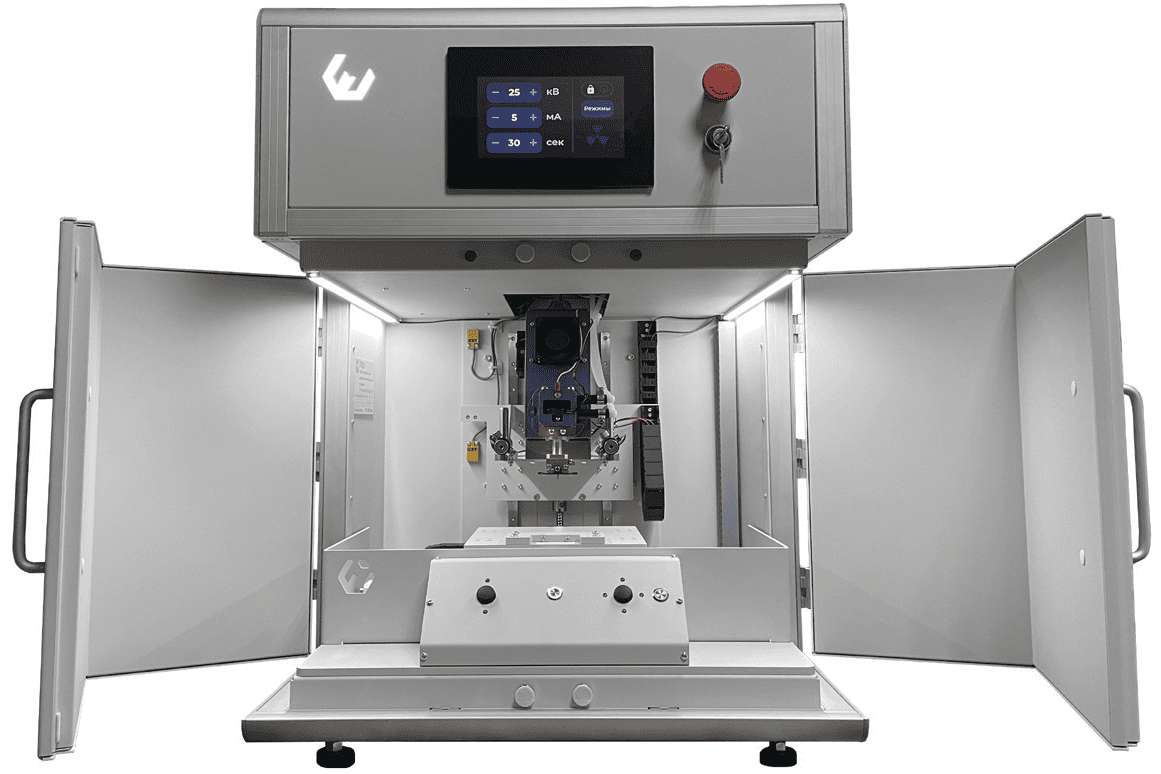

Многофункциональная передвижная рентгеновская установка ПРДУ предназначена для оперативного рентгеноструктурного анализа ориентации монокристаллических образцов по методу Лауэ.
ПРДУ относится к оборудованию для рентгеновского анализа. На установке могут исследоваться образцы монокристаллов, по размерам и форме не пригодные для контроля дифрактометрами общего назначения, например, пластины большого диаметра или турбинные лопатки, выращенные методом направленной кристаллизации. Установка позволяет измерить разориентацию субзёрен на отмеченных участках поверхности монокристальных образцов.
Особенности:
- специализированное программное обеспечение проводит автоматическую обработку обратной лауэграммы (распознавание рефлексов, измерение их координат, построение стереограммы) и выводит результат
- в режиме определения разориентации субзёрен ПО по аналогичным матрицам ориентации субзёрен автоматически вычисляет угол разориентации основного кристалла и субзерна в форме единственного (мин.) угла поворота и соотношения индексов HKL оси этого поворота. Могут быть найдены разориентации с четырьмя субзёрнами
- конструкция установки ПРДУ обеспечивает полную защиту от рентгеновского излучения и в соответствии с ОСПОРБ-99/2010 освобождена от радиационного контроля
В процессе работы программа автоматически совмещает полученную стереограмму с фрагментом стандартной сферической проекции кубической решётки и создает матрицу ориентации кристалла в приборных координатах XYZ.В режиме определения разориентации субзёрен программа по аналогичным матрицам ориентации субзёрен автоматически вычисляет угол разориентации основного кристалла и субзерна в форме единственного(минимального) угла поворота и соотношения индексов HKL оси этого поворота. Могут быть найдены разориентации с четырьмя субзёрнами. Переход от съемки основного кристалла к съемке субзерна выполняется строго поступательными перемещением образца в плоскости предметного стола (X,Y) и блока излучателя.
Многофункциональная передвижная рентгеновская установка ПРДУ производится по ТУ 4276-003-83753518-2014 и соответствует требованиям НРБ-99/2009, ОСПОРБ-99/2010 и СанПиН 2.6.1.3488-17.
Производитель обеспечивает гарантийное, постгарантийное и сервисное обслуживание установки.

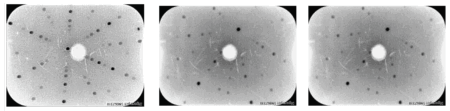

Примеры эпиграмм монокристаллов
Начальное совмещение экспериментальной стереограммы с фрагментом теоретической, как правило, выполняется в интерактивном режиме. Точное совмещение стереоузоров автоматизировано, что улучшает воспроизводимость результатов.

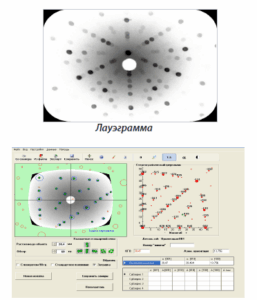

Рабочее окно программы «КГО-анализ»
Совмещение лауэ-узора со стандартной сеткой
Установка ПРДУ включает в себя:
- рентгенозащитную камеру, в которой размещены двухкоординатный стол образца и штатив, несущий блок «излучатель-детектор»;
- излучатель, выполненный на основе рентгеновской трубки 0,5БСВ-30 производства АО «Светлана-Рентген», детектор – на основе экрана с фотостимулируемым люминофором (ФСЛ);
- лазерный сканер для считывания дифракционной картины с ФСЛ детектора;
- персональный компьютер со специализированным
| Технические характеристики | |
| Диапазон регулировки анодного напряжения, кВ | 15 — 30 |
| Шаг регулировки анодного напряжения, кВ | 1 |
| Номинальный анодный ток, мА | 5 |
| Максимальная выходная мощность излучения, Вт | 150 |
| Номинальный размер проекции фокусного пятна, мм | 0,1 х 0,1 |
| Тип мишени рентгеновской трубки | массивная |
| Материал выходного окна рентгеновской трубки | Be (бериллий) |
| Материал мишени рентгеновской трубки | W (вольфрам) |
| Регулируемые параметры источника рентгеновского излучения | анодное напряжение, анодный ток,время экспозиции |
| Размеры контролируемых объектов: | |
| — длина; ширина (диаметр); высота (толщина, толщина стенки), мм; | ≤ 150; ≤ 100; ≤ 200; |
| — масса, кг | ≤ 5 |
| Диапазон перемещения ИРИ по оси Z, мм | 0 — 180 |
| Диапазон перемещения предметного стола по осям X, Y, мм | 0 — 150 |
| Тип контролируемой сингонии | кубическая |
| Контролируемые параметры объектов | КГО, азимутальная ориентация |
| Погрешность измерения КГО, ° | 0,5 |
| Диапазон контролируемой дезориентации субзерен, ° | 0,5 — 20 |
| Погрешность измерения разориентации субзерен, ° | 0,5 |
| Время контроля одной точки, мин | ≤ 3 |
| Размер чувствительной области детектора, мм | 31 х 41 |
| Потребляемая мощность, кВт | ≤ 1 |
| Габаритные размеры установки (ДхГхВ), мм | 620 х 600 х 820 |
| Масса, кг | 120 |
