Модульный флуоресцентный спектрометр SilverskAI
SilverskAI – модульная платформа для измерения фотофизических характеристик.
Прибор позволяет снимать стационарные спектры в широком диапазоне длин волн и температур, времена жизни флуоресценции и фосфоресценции, измерять абсолютный квантовый выход жидких и твердых образцов.
Система SilverskAI отличается высокой чувствительностью с эффективным подавлением рассеянного света, что очень важно для изучения объектов с низким квантовым выходом. Отношение сигнал/шум (SNR) для рамановского пика воды достигает 10 000:1. Возможна конфигурация с двойными монохроматорами. Прибор может быть оснащен азотным или гелиевым криостатом, различными держателями для работы с жидкостями, порошками и твердыми образцами, интегрирующей сферой и другими модулями. Возможна установка нескольких детекторов для работы в инфракрасном диапазоне вплоть до 5500 нм, а также интеграция спектрометра с микроскопом.
При измерениях времен жизни прибор может работать как в режиме микроканального масштабирования (MCS) для измерения длинных времен жизни, таких как фосфоресценция комплексов редкоземельных элементов, так и в режиме коррелированного по времени счета единичных фотонов (TCSPC) для измерения коротких времен жизни, характерных для большинства органических красителей и квантовых точек. Доступен широкий спектр наносекундных и пикосекундных лазеров и светодиодов. Программное обеспечение позволяет производить реконволюцию аппаратной функции (IRF) для достижения лучших результатов.
Возможности системы Silverskai:
- Спектры возбуждения и эмиссии;
- Времена жизни флуоресценции и фосфоресценции;
- Абсолютный квантовый выход;
- FLIM.
Метод флуоресцентной спектроскопии широко востребован не только при изучении фотофизических свойств новых веществ и материалов, но и в биохимии и биофизике. В частности, метод используется для обнаружения, определения концентрации, изучения структуры, стабильности и взаимодействий биологических объектов – от молекул и их комплексов до клеток и тканей. В этих исследованиях могут быть задействованы разные типы флуорофоров – элементы внутренней структуры аминокислот и белков, флуоресцентные метки, которые специфически связываются с исследуемыми объектами, FRET-пары и другие объекты. Метод является очень чувствительным, при этом он неинвазивный и позволяет исследовать биологические объекты в естественных условиях.
Флуоресцентная спектроскопия с временным разрешением существенно расширяет возможности исследователя. Метод коррелированного по времени счета единичных фотонов (TCSPC) позволяет регистрировать единичные фотоны с учетом времени, прошедшего от момента возбуждения до эмиссии. Это открывает возможности для исследования явлений, происходящих во временном интервале от пикосекунд до миллисекунд. Типичными примерами являются измерения времени жизни флуоресценции и фосфоресценции, а также анизотропии с временным разрешением.
Основные приложения:
- Аналитическая химия: определение или разделение веществ по времени жизни флуоресценции, наблюдение за изменениями в ближайшем окружении атомов и молекул;
- Биохимия: изучение изменения структуры белков и белковых комплексов;
- Фотобиология. Детекция синглетного кислорода для фотодинамической терапии;
- Биофизика: изучение жесткости мембраны или взаимодействий фермент/субстрат;
- Промышленный контроль качества: контроль качества полупроводниковых пластин и фотоэлементов;
- Геммологическая экспертиза: диагностика, экспертиза и оценка драгоценных камней и ювелирных изделий.
Производительность прибора:
- Спектральный диапазон: 200-870 нм;
- Спектральное разрешение: 0.08 нм@435.84 нм;
- Соотношение сигнал/шум по рамановскому пику воды: >10500:1;
- Диапазон времен жизни: 500 пс – 10 с.
Источники возбуждения:
- Непрерывная ксеноновая лампа: 75 Вт, 200-1800 нм;
- Импульсная ксеноновая лампа: 60 Вт;
- Импульсные и непрерывные лазеры: от 266 нм, ширина импульса от 100 пс, мощность до 100 мВт;
- Рентгеновская трубка.
Монохроматоры:

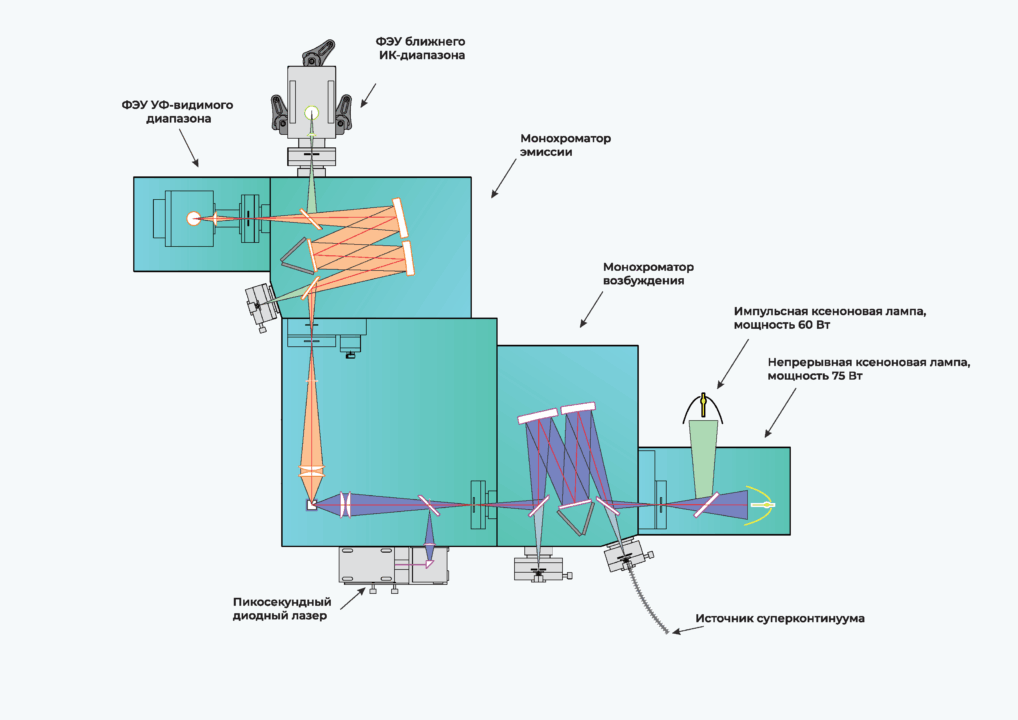

- Оптическая схема Черни-Тернера;
- Фокусное расстояние: 320 мм;
- Воспроизводимость: +/- 0,1 нм;
- Диффракционная решетка на возбуждение: 1200 линий/мм, угол блеска 300 нм, 600 линий/мм, угол блеска 500 нм;
- Диффракционная решетка на эмиссию: 1200 линий/мм, угол блеска 500 нм, 600 линий/мм, угол блеска 750 нм, 300 линий/мм, угол блеска 1250 нм.
Детекторы:
- Стандартный ФЭУ: 185-900 нм;
- Опциональные ФЭУ: 185-980 нм, 185-1010 нм, 960-1700 нм, 300-1700 нм;
- Опциональные твердотельные: 800-1700 нм, 800-2600 нм, 1000-5500 нм.
Держатели:
- Стандартные: жидкости, порошки, тонкие пленки;
- Опциональные: вращающийся, термостатируемый, держатель с магнитной мешалкой;
- Криостат: азотный: гелиевый;
- Интегрирующая сфера.
Система TCSPC:
- Скорость счета: 100 Mcps;
- Разрешение: 16/32/64/128/256/512/1024 пс;
- Количество каналов: 65535.

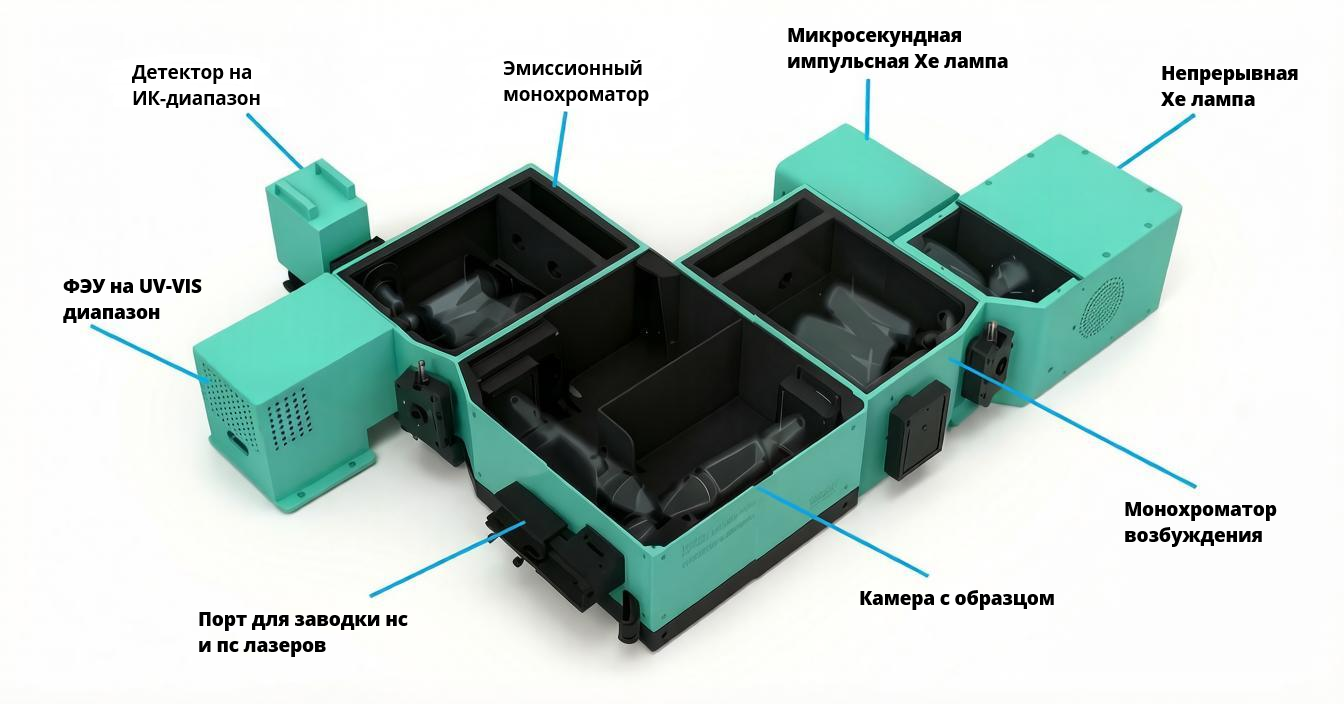

SilverskAI является модульной платформой, в зависимости о поставленных задач, может быть оборудован различными модулями.
- Источники:
- Микросекундная импульсная лампа;
- Рентгеновская трубка;
- Суперконтинуумный лазер;
- Пикосекундные импульсные лазеры;
- Наносекундные импульсные лазеры;
- Непрерывные лазеры.
- Детекторы:
- UV-NIR и VIS-NIR детекторы с расширенным до ИК диапазоном;
- ИК детектор на базе охлажаемого ФЭУ с временным разрешением до 1700 нм;
- ИК детектор на основе InGaAs до 2600 нм;
- ИК детектор на основе InSb до 5500 нм;
- Гиперспектральная камера;
- Спектрограф.
- Держатели:
- Держатель для твердых образцов;
- Держатель для порошков;
- Держатель для кювет с термостатированием.
- Криостаты:
- Азотный криостат;
- Гелиевый криостат.
- Микроскоп с пьезоподвижкой;
- Интегрирующая сфера.
