Программное обеспечение VolAn
VolAn — программно-аппаратный комплекс для эффективной работы с объемными данными.
VolÅn – программно-аппаратный комплекс для эффективной работы с объемными данными, полученными с помощью систем томографии, томосинтеза и других методов.
Алгоритмы ПО разработаны по новейшим мировым стандартам и в комплексе с оптимизированной конфигурацией рабочей станции делают работу с трехмерными данными максимально комфортной и эффективной.
Комплекс был разработан совместно с ООО «ПРОДИС.НДТ» для систем микротомографии и позволяет превзойти по скорости реконструкции и визуализации мировые аналоги.
Программное обеспечение непрерывно развивается и обновляется в соответствии с потребностями пользователей и дорабатывается под каждого клиента индивидуально при необходимости.
Ключевые особенности:
- Оптимизированная рабочая станция с профессиональной системой охлаждения;
- Собственная реконструкция, визуализация и анализ томографических данных;
- Современные алгоритмы обработки на графическом ускорителе;
- Высокоскоростные накопители и память для работы с томографией;
- Эргономичное рабочее место с качественным монитором и периферией.
Реконструкция
Реконструктор целенаправленно оптимизирован под быстродействие при реконструкции больших данных, что позволяет быстро обрабатывать проекции с детекторов высокого разрешения и получать в высоком качестве томограммы габаритных образцов, либо малых образцов при большом увеличении. Встроенные алгоритмы реализуют программную коррекцию артефактов томографии.
- Поддержка форматов проекций и слоев с любого томографа: tif, raw, jpg и др.;
- Многократное превосходство по скорости реконструкции больших объемов томографических данных;
- Полный контроль геометрии томографии и гибкая коррекция отклонений: наклон, разрешение, область интереса;
- Высокопроизводительные алгоритмы подавления артефактов томографии.

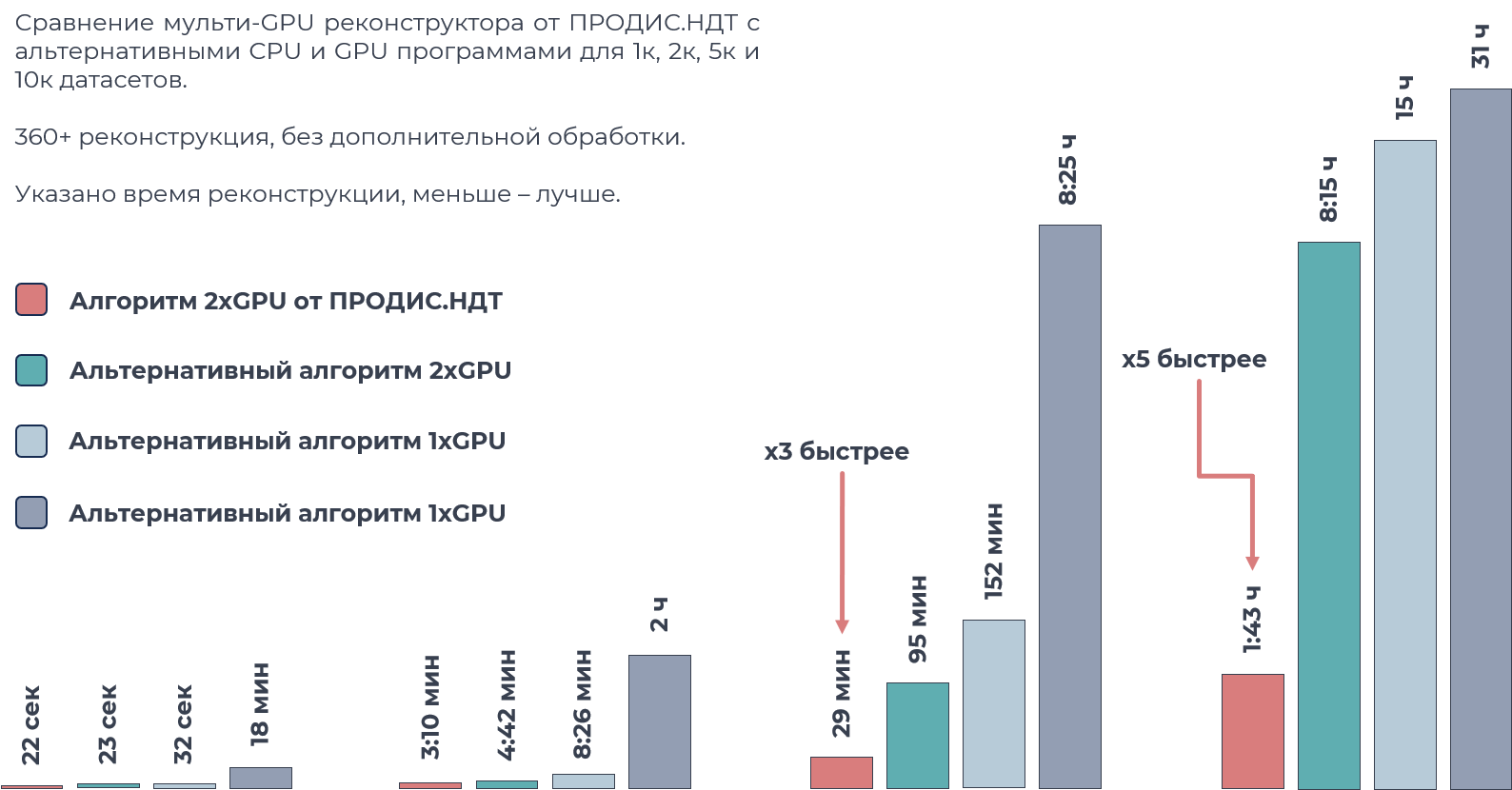

Рисунок 1 - Сравнение времени обработки датасетов при использовании различных алгоритмов
Визуализация
- Объемная визуализация в реальном времени;
- Отображение гладких поверхностей даже при низком качестве данных;
- Набор материалов для отображения различных типов объектов;
- Подавление шума без потери детальности изображения;
- Повышение резкости границ на срезах для выявления слабоконтрастных деталей;
- Отображение ортогональных сечений и 3D-визуализации объема;
- Построение сечений в произвольном пространственном направлении.
Анализ
- Измерение линейных размеров в сечениях и объеме;
- Объемная сегментация;
- Морфологический и статистический анализ;
- Возможность разработки методологии и алгоритмов анализа для решения конкретных задач заказчика.
ПО комплекса позволяет импортировать проекции и параметры съемки или готовые слои, реконструировать томографические слои из проекций, применять графические фильтры, использовать алгоритмы морфологической обработки, проводить измерения и генерировать отчеты на их основе.
Направления:
- Геология и добыча полезных ископаемых;
- Археология и палеонтология;
- Новые материалы и порошки;
- Механизмы и обработка материалов;
- Электроника и микроэлектроника;
- Медицина и биология.
Применение:
- Научные исследования;
- Технологический контроль изделий
- Обратный инжиниринг;
- 3D визуализация
- Измерение линейных размеров в сечениях и объеме;
- Объемная сегментация;
- Морфологический и статистический анализ.
Возможна разработка методологии алгоритмов анализа для решения конкретных задач Заказчика.
Варианты конфигураций
- Модули ПО:
- Реконструкция: импорт проекций, реконструкция томографии, экспорт слоев;
- Визуализация: объемная визуализация томографии, отображение заданных сечений, экспорт 3D видов и 2D сечений;
- Анализ: объемная морфология, измерения и анализ с генерацией отчетов для конкретных задач Заказчика.
- Рабочие станции (Astra Linux или Windows 10/11):
- Компактная (Intel i5/Ryzen 5, RAM 32 Гб, GPU 12 Гб, SSD 1 Тб) — стартовая конфигурация для реконструкции и визуализации томографии (оптимально при разрешении детектора до 4 МП);
- Базовая (Intel i7/Ryzen 7, RAM 64 Гб, GPU 16 Гб, SSD 4 Тб) — стандартная конфигурация для реконструкции и визуализации томографии (оптимально при разрешении детектора до 7 МП);
- Основная (Intel i9, RAM 128 Гб, GPU 24 Гб, SSD 4 Тб, два HDD 12 Тб) — улучшенная конфигурация для реконструкции, визуализации и анализа (оптимально для спиральной томографии или детекторов до 15 МП);
- Производительная (серверный процессор AMD, RAM 256 Гб, два GPU 24 Гб, два SSD 4 Тб, два HDD 18 Тб) — продвинутая конфигурация для реконструкции, визуализации и анализа (для спиральной томографии или детекторов до 27 МП).
- Опции:
- Сервер 3D обработки и анализа (опция) с массивом из 4 и более GPU: высокопроизводительный сервер обработки данных для поточного анализа томографических данных при серийной съемки с применением спиральной томографии.
- Сервер хранения данных (опция) с объемом хранения 100+ Тб: сетевой дсиковое хранилище для надежного длительного хранения томографических данных.
