Hybrid PMA detectors

Детектор счета фотонов PicoQuant Hybrid PMA detectors купить в Техноинфо

[:ru]

Компактный однофотонный чувствительный детектор на основе быстрой гибридной фотоумножительной трубки (R10467 от Hamamatsu) с кулером Пельтье для снижения скорости счета темноты. Он имеет два выходных сигнала: импульс отрицательного напряжения для синхронизации и подсчета и аналоговое положительное выходное напряжение, пропорциональное скорости счета, которое можно подключить, например, A/D преобразователям. Блок детектора включает в себя источник питания высокого напряжения, предварительный усилитель с защитой от перегрузки и процедуру аварийного отключения, если скорость счета детектора достигает критического предела.

[:en]

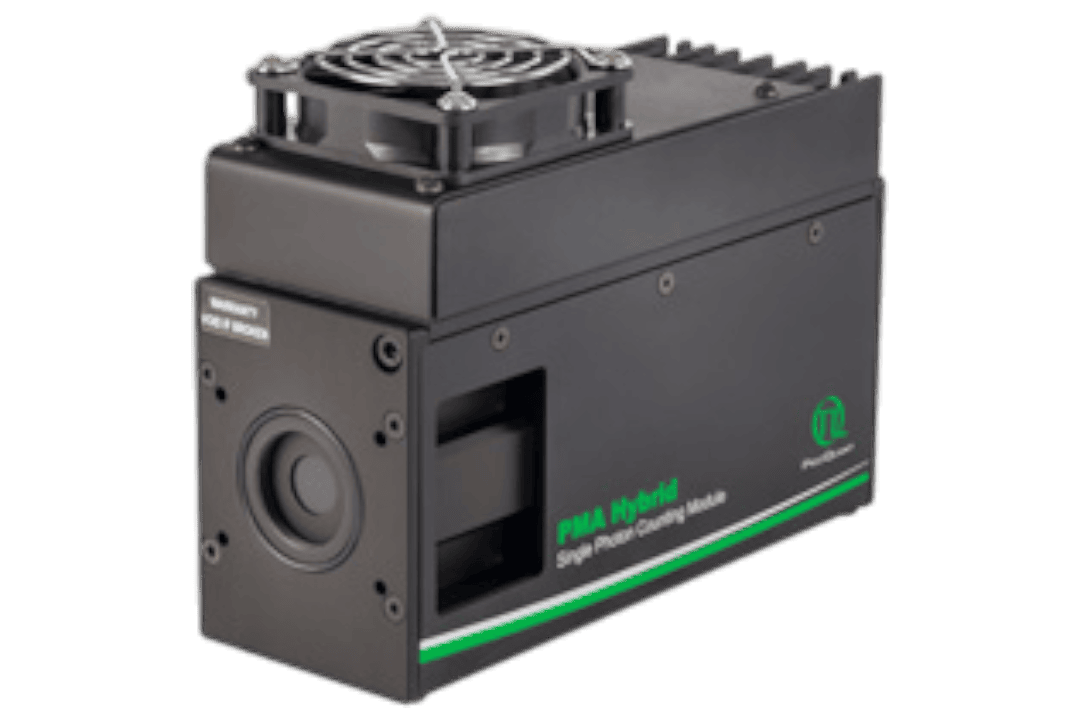

The PMA Hybrid is a compact, single photon sensitive detector based on a fast hybrid photomultiplier tube (R10467 from Hamamatsu) with Peltier cooler to reduce the dark count rate. It features two signal outputs: a negative voltage pulse for timing and counting applications and an analog positive output voltage proportional to the count rate that can be connected to e.g. A/D converters. The detector assembly includes a high voltage power supply, a pre-amplifier with overload protection, and an emergency shut down procedure if the detector count rate reaches a critical limit.

[:]



[:ru]

      Гибридные детекторы серии PMA Hybrid.

  • Временное разрешение на уровне до < 50 пс (FWHM, зависит от катода)
  • Эффективность детектирования до 45 % (зависит от катода)
  • Игнорируемые остаточные импульсы
  • Затвор и защита от перегрузок
  • Активная зона датчика: 3, 5, или 6 мм (зависит от катода)
  • Внутренний источник питания высокого напряжения и предварительный усилитель
  • Активная температурная стабилизация
  • Аналоговый выход обеспечивает положительное напряжение, пропорциональное скорости счета
  • -07 и-42 катоды с спектральным диапазоном между 220 и 870 нм, эффективность детектирования до 25 %
[:en]

PMA Hybrid Series

Hybrid Photomultiplier Detector Assembly

  • Timing resolution down to < 50 ps (FWHM, cathode dependent)

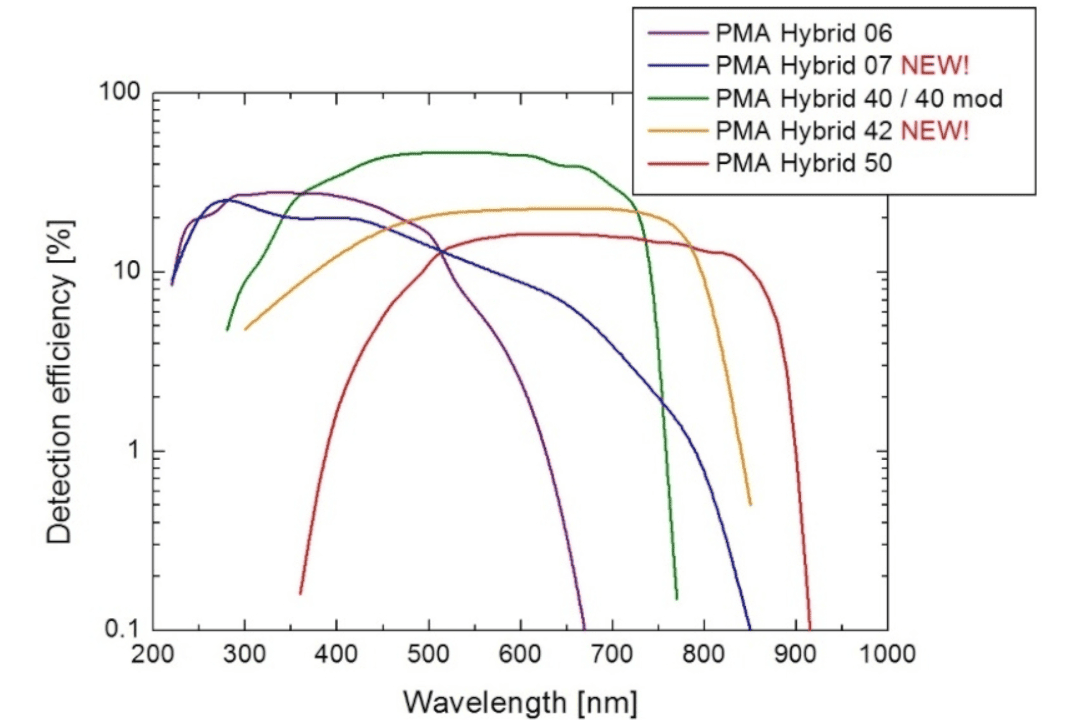

  • Detection efficiency up to 45 % (cathode dependent)
  • Negligible afterpulsing
  • Shutter and overload protection
  • Active sensor area: 3, 5, or 6 mm (cathode dependent)
  • Internal HV power supply and pre-amplifier
  • Active temperature stabilization
  • Analog output provides positive voltage proportional to count rate
  • -07 and -42 cathodes with spectral ranges between 220 and 870 nm, detection efficiency up to 25 %
[:]

[:ru]

Детекторы ФЭУ серии PMA могут быть использованы в различных методах, где важна большая активная область, хорошая чувствительность и хорошее временное разрешение детектора, такие как:

[:en]

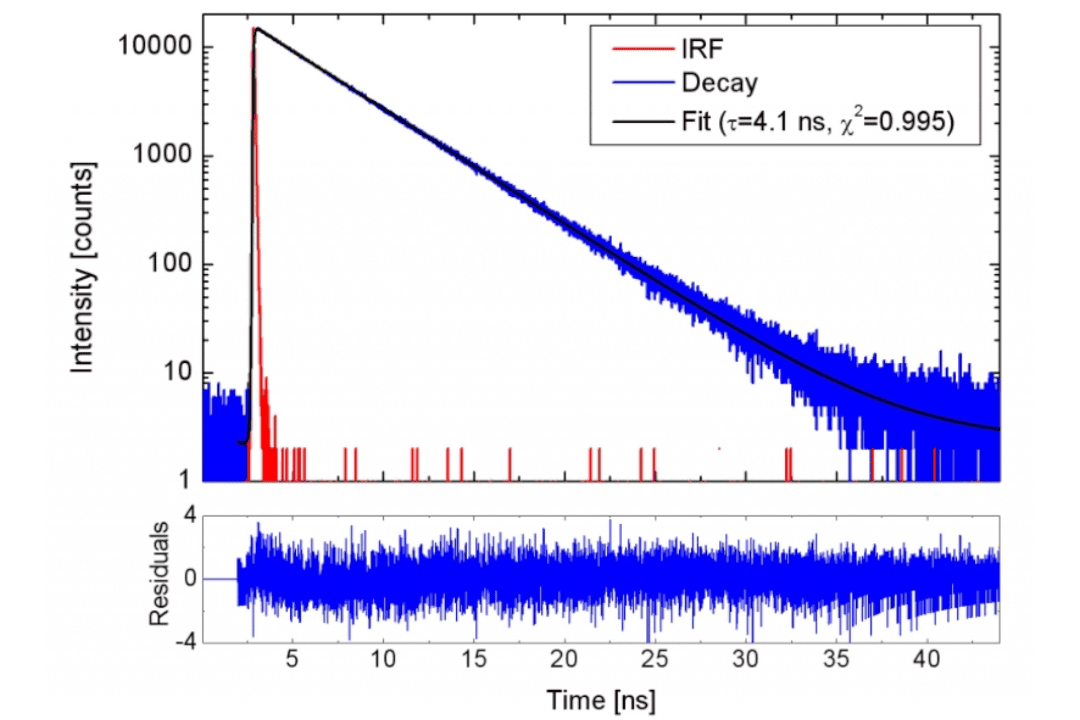

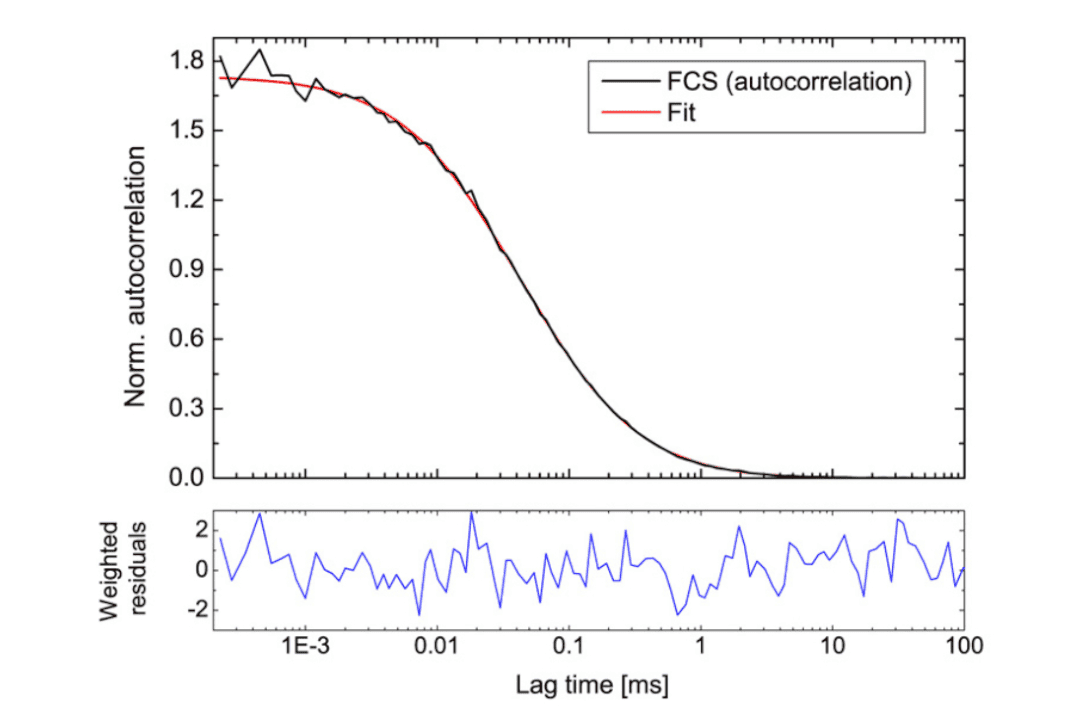

The single photon sensitive detectors of the PMA Hybrid Series can be used in various applications, where the large active area, high sensitivity and very good timing resolution of the detector are important, such as:

[:]

[:ru]

Электрические параметры
Тип катода -06 -07 -40 -40 mod -42 -50
Спектральный диапазон 220 нм — 650 нм 220 нм — 850 нм 300 нм — 720 нм 300 нм — 720 нм 300 нм — 870 нм 380 нм — 890 нм
Темновая скорость счёта  (модель с охлаждением, станд. значение)* < 100 Hz < 200 Hz < 700 Hz < 4000 Hz < 500 Hz < 1000 Hz
Разброс времени прохождения сигнала (FWHM, станд. значение) < 50 Hz < 50 Hz < 120 Hz < 120 Hz < 130 Hz < 160 Hz
Отключение при перегрузке при 80 MHz (с непрерывным возбуждением, более низкие значения в разных условиях)
Ширина отклика одиночного электрона (станд. значение)) 600 пс
Время нарастания / спада импульса 400 пс
Выход сигнала (время)
Разъем SMA female
Полное сопротивление 50 Ом
Полярность negative
Signal Output (Analog)
Разъем SMA female
Полное сопротивление > 1000 Ом
Полярность positive
Максимальное выходное напряжение +10 В (соответствует 50 MHz)
Временная константа усилителя 20 мкс
Электрическое питание
Вход 12 В пост. напряж.
Максимальный расход тока 0.8 A
Общая информация
Диаметр зоны детектора 6 мм 6 мм 3 мм 5 мм 3 мм 3 мм
Корпус (ш × г × в) 60 × 175.3 × 114.5 мм
Оптические адаптеры С-крепление, монтажные отверстия для спектрометров FluoTime 200 / FluoTime 300

[:en]

Electrical Parameters
Cathode type -06 -07 -40 -40 mod -42 -50
Wavelength range 220 nm — 650 nm 220 nm — 850 nm 300 nm — 720 nm 300 nm — 720 nm 300 nm — 870 nm 380 nm — 890 nm
Dark counts (cooled, typ. value) < 100 cps < 200 cps < 700 cps < 4000 cps < 500 cps < 1000 cps
Transit time spread (FWHM, typ. value) < 50 ps < 50 ps < 120 ps < 120 ps < 130 ps < 160 ps
Overload shutdown at 80 MHz (with CW excitation, lower values at different conditions)
Single electron response width (typ. value) 600 ps
Pulse rise/fall time (typ. value) 400 ps
Signal Output (Timing)
Connector SMA female
Impedance 50 Ohms
Polarity negative
Signal Output (Analog)
Connector SMA female
Impedance > 1000 Ohms
Polarity positive
Max. output voltage +10 V (corresponds to 50 Mcps)
Time constant of the amplifier 20 µs
Power Supply
Input 12 V DC
Max. current consumption 0.8 A
General
Detector area diameter 6 mm 6 mm 3 mm 5 mm 3 mm 3 mm
Housing (w × d × h) 60 × 175.3 × 114.5 mm
Optical adapters C-mount, mounting holes for FluoTime 200 / FluoTime 300 spectrometers

[:]
