Рамановский спектрометр ATR3200
Двухдиапазонный рамановский спектрометр ATR3200 объединяет лазерные источники с двумя разными длинами волн для измерения небольших образцов, что может помочь во многих случаях, когда нет уверенности в том, какие длины волн лучше подходят под текущие конкретные задачи.
Рамановский спектрометр ATR3200 Optosky с источником 1064 нм состоит из полупроводниковых лазеров со сверхвысоким охлаждением, линейной InGaAs ПЗС матрицей со сверхвысокой чувствительностью с охлаждением 2-го класса. Высокая чувствительность и производительность позволяет использовать спектрометры Optosky в научных исследованиях и в медицинских приложениях.
Ключевые особенности:
- Для проведения измерений не требуется контакта с образцом и его тщательной подготовки;
- Система обладает компактным размером и высокой производительностью для обнаружения жидкостей, тканей, биологических элементов, алкогольных напитков, кристаллов и т. д.;

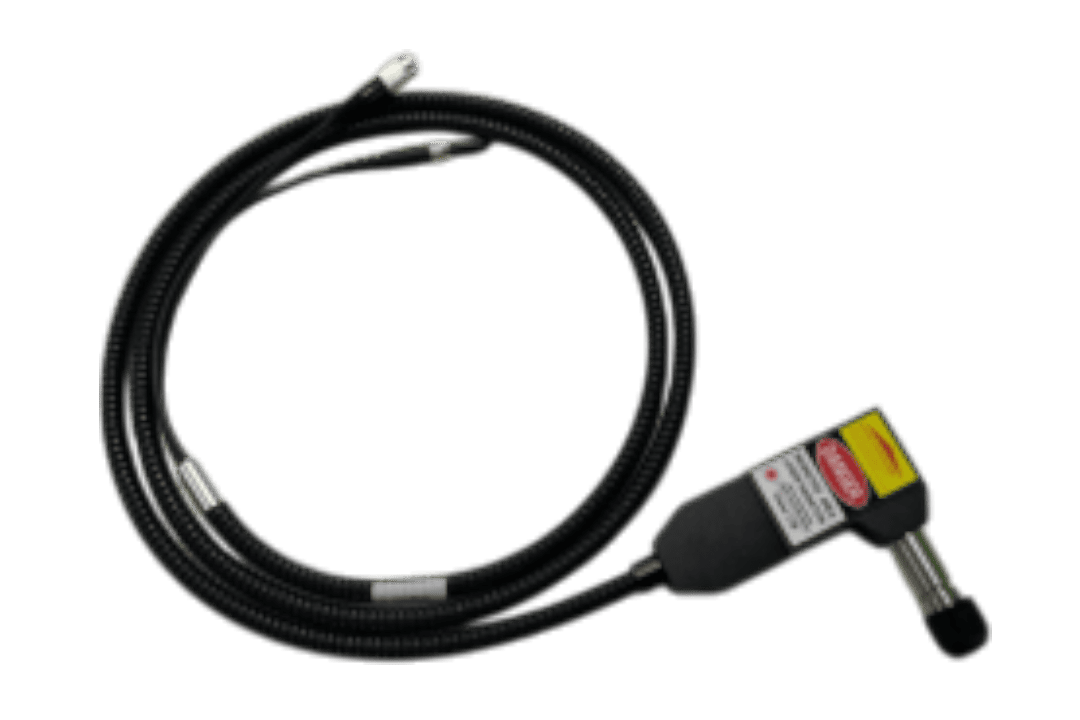

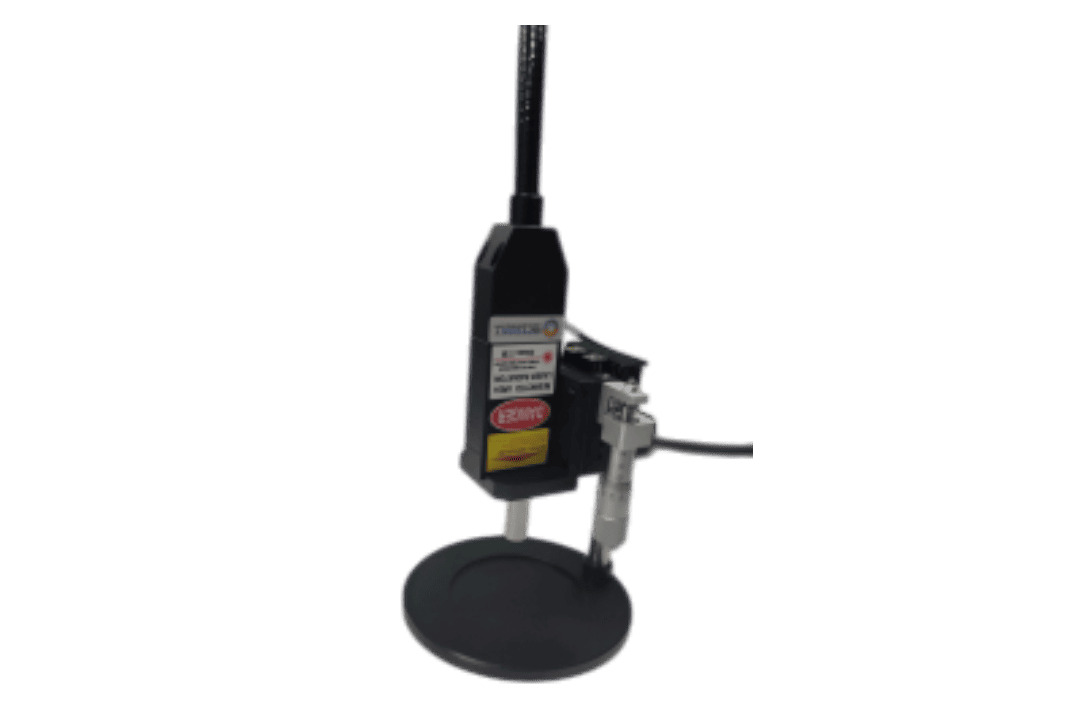

- Рамановские спектрометры ATR3200 Optosky с источниками 532 нм, 633 нм, 785 нм состоят из высокочувствительной ПЗС матрицы, высокоэффективного рамановского зонда, лазера с узкой шириной линии и выходной мощностью до 600 мВт;
- Полная интеграция всех элементов позволяет получать высокую стабильность системы и высокий уровень сигнал/шум;
- Две длины волны: 532, 633, 785, 1064 нм (комбинация двух длин волн опционально);
- Высокая чувствительность;
- Отношение сигнал/шум > 3000:1;
- Высокая стабильность;
- Высокая производительность ПСЗ сенсора от Hamamatsu;
- Высокопроизводительный спектрометр;
- Интерфейс USB2.0 для подключения к ПК.
Модификации:
| Название системы | Длина волны возбуждения, нм | Мощность, мВт | Волновое число, см⁻¹ | Разрешение, см⁻¹ |
|---|---|---|---|---|
| ATR3200-785+1064 | 785 | 500 | 200–3500 | 3–8 |
| 1064 | 500 | 200–2600 | 7–12 | |
| ATR3200-532+633 | 532 | 100 | 200–3700 | 5–7 |
| 633 | 50 | 200–3500 | 3–6 | |
| ATR3200-532+1064 | 532 | 100 | 200–3700 | 5–7 |
| 1064 | 500 | 200–2600 | 7–12 | |
| ATR3200-532+785 | 532 | 100 | 200–3700 | 5–7 |
| 785 | 500 | 200–3500 | 3–8 | |
| ATR3200-633+1064 | 633 | 50 | 200–3500 | 3–6 |
| 1064 | 500 | 200–2600 | 7–12 |
- Научные исследования;
- Биологические исследования;
- Криминалистика;
- Материаловедение;
- Медицинская иммунология;
- Сельское хозяйство и идентификация продуктов питания;
- Анализ загрязнения воды;
- Драгоценные камни и неорганические минералы;
- Науки об окружающей среде.
| Параметр | ATR3200-532 | ATR3200-633 | ATR3200-785 | ATR3200-830 | ATR3200-1064 |
|---|---|---|---|---|---|
| Интерфейс | USB 2.0 | ||||
| Время интеграции | 1 мс – 120 с | 1 мс – 64 с | 4 мс – 120 с | ||
| Питание | AC 220 В (±5 %) | ||||
| Рабочая температура | от −10 до 40 °C | от −25 до 50 °C | от −10 до 40 °C | ||
| Рабочая влажность | < 95 % | ||||
| Размер (Д × Ш × В) | 800 × 500 × 300 мм | ||||
| Количество каналов | 100 | ||||
| Вес | 27 кг | 26 кг | 25 кг | 27 кг | |
| Спектральная стабильность | σ/μ < 0,5 % (в течение 8 часов) | ||||
| Температурная стабильность | сдвиг ≤ 1 см⁻¹ (10–40 °C) | ||||
| Спектральная интенсивность (изменение в диапазоне 5–40 °C) | < ±5 % | ||||
| Отношение сигнал/шум (SNR) | > 1500:1 | > 3000:1 | |||
| Тип детектора | высокочувствительный ПЗС сенсор с охлаждением | высокочувствительный ПЗС сенсор с охлаждением и усиленным рамановским сигналом | высокочувствительный InGaAs сенсор с разрешением 512 пикселей | ||
| Температура охлаждения детектора | −10 °C | −1 °C | −20 °C | ||
| Спектральный диапазон детектора | 200–1100 нм | 200–1180 нм | 900–1700 нм | ||
| Динамический диапазон | 50 000:1 | 10 000:1 | 50 000:1 | 30 000:1 | 80 000:1 |
| Центральная длина волны | 532 ± 0,5 нм | 633 ± 0,5 нм | 785 ± 0,5 нм | 830 ± 0,5 нм | 1064 ± 0,5 нм |
| PWHM | ≤ 0,1 нм | 0,08 нм | 0,1 нм | ||
| Максимальная мощность | ≥ 100 мВт | ≥ 500 мВт | |||
| Стабильность мощности | σ/μ < ±0,5 % | σ/μ < ±0,2 % | |||
| Рабочее расстояние | 6 мм | ||||
| Оптическая плотность | > 8 | ||||
| Числовая апертура | 0,3 | ||||
| Диаметр апертуры | 7 мм | ||||
| Операционная система | Android | ||||
| Интерфейс (доп.) | Wi-Fi, 4G (опционально) | ||||
- Брошюра на рамановские спектрометры ATR3200.
