Программное обеспечение PerGeos

Специальное геологическое дополнение программного обеспечения Avizo для цифрового анализа пород.

Производитель: Thermo Fisher Scientific

Запросить коммерческое предложение Запросить сервисную поддержку

Первый в мире программный пакет для проведения подробнейшего цифрового анализа горных пород PerGeos был создан специально для того, чтобы дать учёным возможность просто и быстро получать необходимые им данные по изучаемым горным породам. Встроенные системы визуализации, обработки и анализа как двумерных, так и трёхмерных данных позволяют проводить оценку свойств коллекторов, например, строить подробнейшие модели порового пространства и даже моделировать течение флюида в породе коллекторе. Программное обеспечение PerGeos, хоть и является направленным на решение задач в нефтегазовой сфере, будет весьма полезено для всех специалистов в области исследования горных пород.

Основные преимущества:

Понятный дружественный интерфейс;
Встроенные алгоритмы обработки данных;
Возможность сохранять свои алгоритмы и применять их при дальнейшей работе;
Отсутствие проблем в работе с файлами больших размеров;
Возможность проведения многостороннего анализа породы (поддержка данных микроскопии и томографии, встроенные пакеты для моделирования различных свойств породы);
Объединяя различные наборы данных, полученных при разномасштабных измерениях, получайте максимум информации из имеющихся у Вас ресурсов;
Мощнейший инструмент для проведения анализа коллекторов.

PerGeos первичная обработка КТ изображения

Первичная обработка КТ изображения в программном обеспечении PerGeos

Данные по томографии по всему керну

Получение данных по полноразмерному керну

Импорт и предварительная обработка данных компьютерной томографии. Сбор изображений полноразмерного керна, анализ наклона и простирания элементов (слоев, трещин и т.д.), детектирование неоднородностей, типизация пород и классификация фаций, создание автоматизированных отчетов. Программное обеспечение PerGeos позволяет петрофизикам генерировать псевдокаротажные диаграммы, чтобы совместно визуализировать и сравнивать: КТ-изображения керна, каротажные диаграммы и развернутые изображения керна. При использовании метода двухэнергетической КТ (DECT), станет возможным определить плотность, что, в свою очередь, позволит дополнительно классифицировать керн на основе эталонных образцов.

Выбор областей для отбора субкернов

Выделение представительных областей для отбора субкернов (плагов)

Получение практических выводов из изображений полнорамерного керна, полученных с помощью рентгеновской компьютерной томографии. Выполнение типизации пород, оценка пористости и насыщенности, выделение и анализ пустот. Возможно использование метода двухэнергетической компьютерной томографии (DECT) для получения информации о фактической плотности, которую можно сравнить с данными каротажа и использовать для дальнейшей характеристики породных образований. Выявление целевых участков для отбора субкернов (плагов) для дальнейшего анализа.

Микротомография субкернов (плагов)

Изучение субкернов (плагов)

Микрофокусная рентгеновская томография (микро-КТ) позволяет получать изображения высокого разрешения на отобранных образцах, субкернах (плагах) в микронном масштабе. На основе этих данных PerGeos позволяет геологам, петрофизикам и инженерам по разработке пластов получать расширенную информацию о микроструктуре горных пород, например:

сегментация пор, матрицы и зерен;
точный анализ размера и формы зерен;
оценка и визуализация порового пространства и поровой сетки;

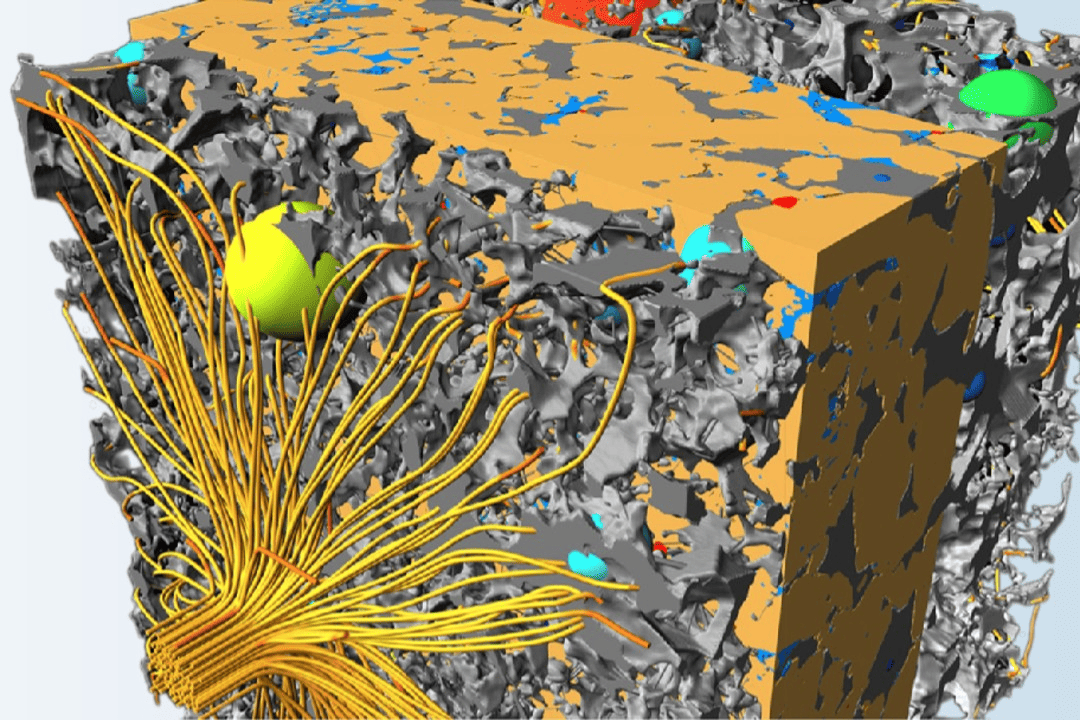

расчет абсолютной проницаемости и симуляция двухфазных потоков;
расчет фактора формации (пластовый коэффициент) и удельного электрического сопротивления;
моделирование закачки ртути и расчет капиллярного давления.

Изучение шлифов горных пород

Исследование шлифов и тонких срезов породы

Системы сканирующей электронной микроскопии (СЭМ) позволяют геологам получать высококачественные изображения шлифов/тонких срезов горных пород и выполнять петрографические работы. PerGeos предлагает специализированную цифровую платформу для извлечения петрологической или минералогической информации из данных снимков. Она позволяет характеризовать поровое пространство, фиксировать такие свойства, как распределение пор по размерам, межзерновая пористость, размер, форма и ориентация зерен. Кроме того, программа предоставляет инструменты для проведения минералогического анализа по данным SEM-EDS. PerGeos также предоставляет уникальную возможность моделирования, что подразумевает под собой имитацию формирования породы путем создания 3D-модели на основе анализа 2D-изображений.

Сканирующая электронная микроскопия горных пород с ФИП

Сканирующая электронная микроскопия горных пород с фокусированным ионным пучком

Системы электронной микроскопии с фокусированным ионным пучком (FIB-SEM) позволяют получать изображения нанопористых структур плотных коллекторов с высоким разрешением и проводить многомасштабный анализ. Программное обеспечение PerGeos предоставляет полный набор специальных функций для проведения цифрового анализа изображений образцов горных пород, полученных с помощью FIB-SEM. Программное обеспечение предоставляет уникальные возможности коррекции артефактов изображения, предварительную обработку, расширенную сегментацию, квантование и инструменты моделирования. PerGeos позволяет геологам точно охарактеризовать трехмерное поровое пространство и объемные доли органических и минеральных веществ, провести трехмерный анализ размеров и формы зерен. PerGeos также дает возможность создания численных моделей поровой сети для проведения петрофизического анализа, такого как моделирование капиллярного давления при закачке ртути или моделирование потока флюидов для расчета проницаемости.

Мультимасштабный геологический и петрофизический анализ

Мультимасштабный геологический и петрофизический анализ

От полноразмерного керна до его пор, используя изображения от больших томографов до систем FIB-SEM, программное обеспечение PerGeos поможет вам понять и подтвердить свойства ваших образцов с высоким уровнем достоверности. Возможность интерпретации изображений с различным разрешением, полученных с помощью различного оборудования, усовершенствованные инструменты регистрации 2D/3D и 3D/3D, а также адаптивное пороговое выделение (степень фильтрации), делают PerGeos уникальной цифровой платформой для объединения и совместного анализа большого количества разномасштабных данных по вашим геологическим образцам.

Программное обеспечение PerGeos представляет собой платформу для выделения и изучения текстурно-структурных характеристик пород в трёхмерном пространстве, а также моделирования их свойств с помощью графического интерфейса. Кроме того, данное программное обеспечение имеет возможность автоматизации всех действий от загрузки и обработки данных до формирования отчёта. PerGeos делится на несколько модулей под задачи пользователя.

Базовый модуль

Обработка изображений
- Сегментация с использованием машинного обучения;
- Коррекция на увеличение жесткости (уплотнения) излучения (beam hardening correction);
- Удаление кольцевых артефактов (ring artefact correction);
- Non-local means фильтрация (нелокальное усреднение);
- Фильтрация на основе алгоритма быстрого преобразования Фурье (БПФ / FFT);
- Морфологическая математика;
- Выделение;
- Оптимизированный алгоритм Watershed Transform;
- Мультифазная сегментация;
- Построение сеток конечных элементов.
Анализ
- Распределение пор/зерен по размерам;
- Анализ и классификация пор/зерен (размер, фактор формы, эквивалентный диаметр, сферичность и т. д.);
- Насыщение;
- Наложение изображений SEM и EDS;
- Картирование толщин трещин;
- Обработка данных FIB/SEM (полосы, выравнивание, шум, каймы пор);
- Построение и анализ поверхностных сеток (кривизна, расстояние и т.д.);
- Симуляция процессов образования осадочных пород.
Открытость
- Связь с MATLAB;
- Создание пользовательских модулей (Python, TCL).
Петрография
- Работа с весомыми изображениями (JPEG 2000);
- Автоматизированная сегментация по цветам, используя машинное обучение;
- Генерация 3D-моделей по шлифам и 2D-изображениям.

Модуль Petrophysics (проведение численных симуляций)

Проведение симуляций для расчета параметров
- Абсолютной проницаемости;
- Тепловых и электрических свойств пород;
- Молекулярной диффузии;
- Кривых капиллярного насыщения по трёхмерным данным (результатам томографии, сканирования на двулучевых системах и подобным);
- Возможность проводить прямую корреляцию между результатами лабораторных исследований и компьютерных симуляций с текстурно-структурными характеристиками пород и объяснять их;
- ЯМР T1 и T2.

Модуль Pore Network Flow (для симуляции двухфазного потока на основе моделей поровых сетей)

Симуляции
- Первичный дренаж;
- Заводнение;
- Вторичный дренаж;
- Возможность присвоения смачиваемости, используя распределения контактных углов;
- Симуляция улавливания несмачивающих фаз;
- Угловой поток смачивающих фаз через диагональные поры.
Определение двухфазных свойств
- Капиллярное давление;
- Относительная проницаемость;
- Коэффициент сопротивления;
- Остаточная нефтенасыщенность.
Петрография
- Расчёт петрофизических свойств и результатов многофазных потоков, используя 2D-изображения.

Модуль Pore Network Statistics (только построение модели порового пространства) / Pore Network Flow (построение модели порового пространства и моделирование свойств поровой сетки)

Построение модели порового пространства
- Размер пор и их устьев;
- Координационные числа пор;
- Количественная оценка локального содержания флюидов;
- Возможность экспорта данных в другие модули данного ПО и в стороннее ПО.
Моделирование свойств поровой сетки
- Абсолютная проницаемость;
- Фактор формации;
- Капиллярное давление;
- Относительная проницаемость (при двухфазном течении);
- Проведение симуляции процессов первичного и вторичного дренажа;
- Проведение процессов насыщения;
- Изучение механизмов смачиваемости породы;
- Изучение параметров вязкости образцов;
- Изучение параметров замещения образцов.

Модуль Core Profile (создание базы данных накопленных материалов)

Генерация каротажных кривых;
Сравнение результатов полученных при проведении ГИС и лабораторных исследованиях;
Типизация пород методами машинного обучения.

Модуль XPAND (создание собственных модулей и компонентов с помощью программного языка С++)
