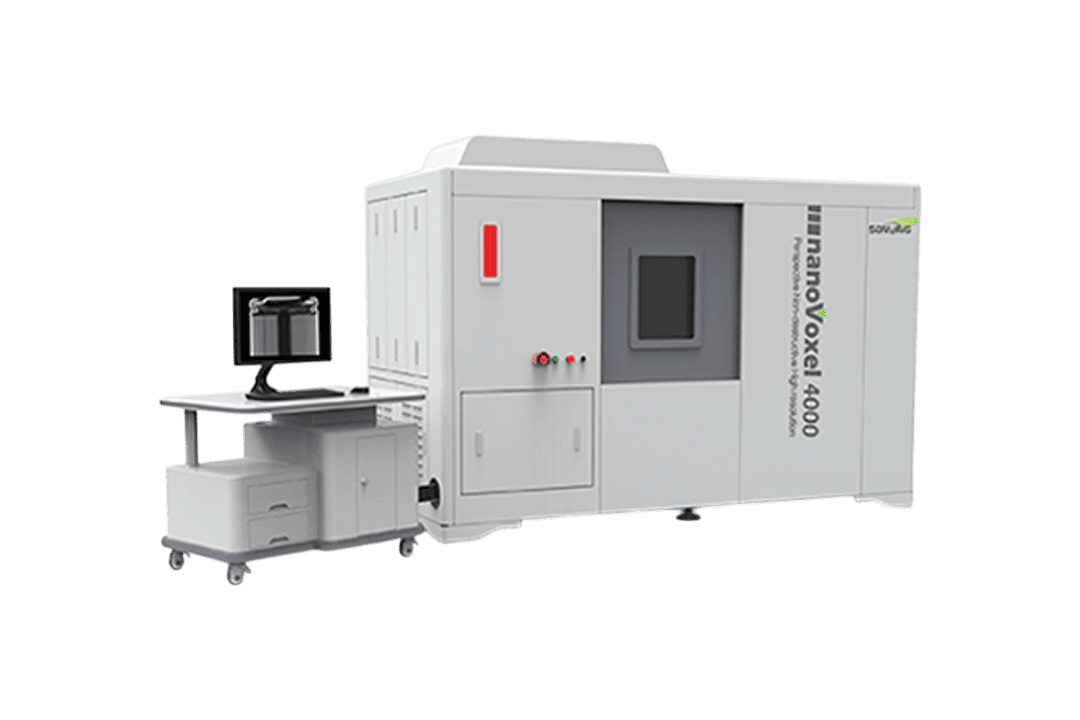

Микротомограф NanoVoxel-4000
NanoVoxel-4000 — микротомограф с источником рентгеновского излучения высокого напряжения для крупных образцов.
Система NanoVoxel-4000 позволяет выполнять метрологические измерения благодаря термической стабилизации всего корпуса и гранитному основанию, которое минимизирует влияние внешних вибраций.
Ключевые особенности:
- Самая большая область сканирования среди всех микротомографов;
- Возможность установки рентгеновских трубок с высоким напряжением до 300 кВ с микрофокусным источником рентгеновского излучения, что дает хорошую проникающую способность и высокое разрешение для анализа достаточно крупных изделий;
- Камера для образцов большого размера;
- Возможность установки манипуляторов для позиционирования образца;
- Наличие инструментов для проведения температурных и механических экспериментов, что позволяет оценить влияние внешних факторов на породу, в том числе и смоделировать внутрипластовые условия
Области применения:
- Геологические исследования;
- Геотехническое проектирование;
- Материаловедение;
- Литьевое производство;
- Археология и музейное дело;
- Палеонтологические исследования;
- Ботаника и дендрохронология;
- Автомобильная промышленность;
- Аэрокосмическая промышленность.
 |
 |
 |
Рисунок 1 — Визуализация и анализ объема трещин и отобранных субкернов (плагов) в общем объеме образца |
Рисунок 2 — Проведение симуляции течения флюида через породу |
Рисунок 3 — Выделение порового пространства (синим цветом)
|
- Минимальное фокусное пятно рентгеновской трубки, мкм: 0,5;
- Максимальное пространственное разрешение системы томографии, мкм: 2;
- Возможность проведения экспериментов при съемке: температурные, механические;
- Опциональная установка манипуляторов для позиционирования образца: наличие;
- Тип трубки: открытая рентгеновская трубка в геометрии на отражение;
- Максимальное напряжение на рентгеновской трубке, кВ: 300; 240; 225; 190; 160 (в зависимости от выбранного источника);
- Детектор: плоскопанельный;
- Размер активной области детектора, мм: 427 х 427;
- Разрешение матрицы детектора, пикс.: 3072 х 3072;
- Максимальный размер образца, мм (диаметр х высота): 600 х 550;
- Максимальная масса образца, кг: 25;
- Габариты томографа (Д х Ш х В), мм: 2770 х 1440 х 2040;
- Вес, кг.: 7500.
Рисунок 1 — Принципиальная схема работы компьютерного томографа и его устройство, включая съемку и параметры
КТ-изображение — это трехмерная карта коэффициентов поглощения материалов, тесно связанных с их плотностью. Мы не можем получить данную 3D карту напрямую, вместо этого нам нужно измерить (снять) 2D-проекции и восстановить 3D-карту. Объект поглощает рентгеновские лучи с разной скоростью в зависимости от скорости поглощения материалов для дальнейшей передачи энергии рентгеновских лучей. При одинаковой энергии рентгеновского излучения, чем плотнее материал, толще объект, тем больше рентгеновских лучей поглощается.
Поместив источник рентгеновского излучения с одной стороны объекта, а 2D-детектор — с другой, мы можем получить 2D-проекцию, показывающую различные уровни поглощения рентгеновского излучения материалами. При повороте объекта мы можем получать несколько 2D-проекций. Пространственное разрешение (SR), которое получится достичь, определяется формулой, приведенной ниже, и зависит от размера фокусного пятна источника рентгеновского излучения (a), размера пикселя на детекторе (d), расстояния от источника рентгеновского излучения до объекта исследования (SOD) и детектора (SDD).
Рисунок 2 — Формула для расчета пространственного разрешения
