Компактная конфокальная и двухфотонная платформа IVM-CMS3

Экономичная конфокальная и двухфотонная платформа IVM-CMS (IVIM Technology)

IVM-CMS3 — самая компактная система конфокальной / двухфотонной интравитальной микроскопии, обладающая максимальной универсальностью, сочетая IVM-C3 и IVM-MS3 в одной системе.

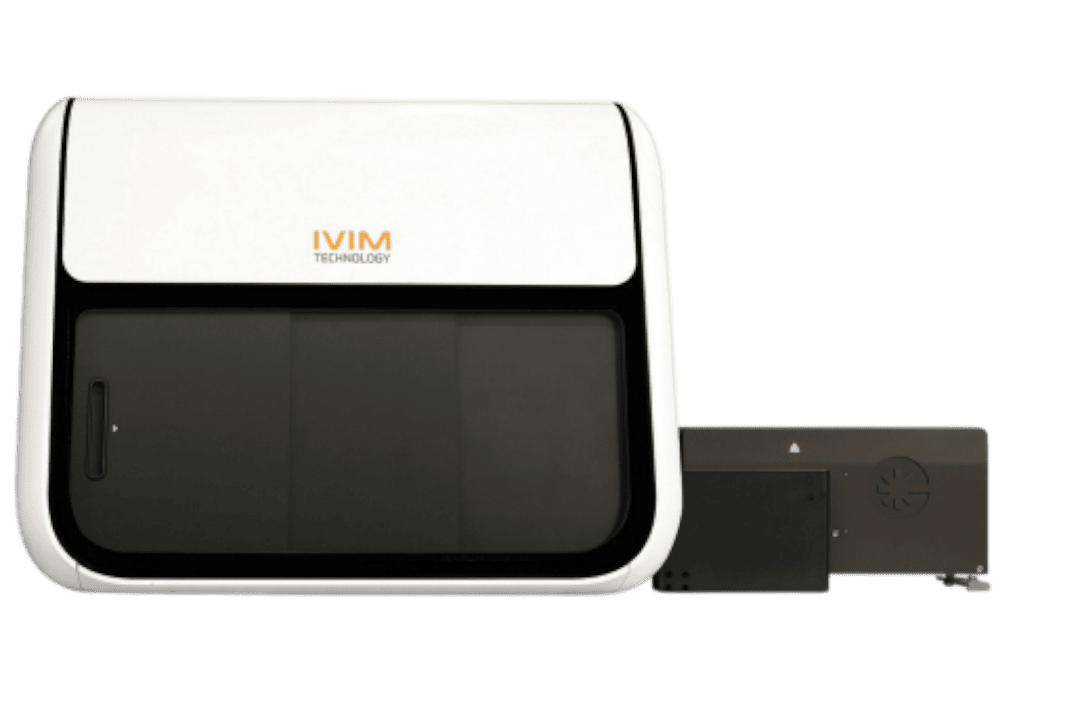

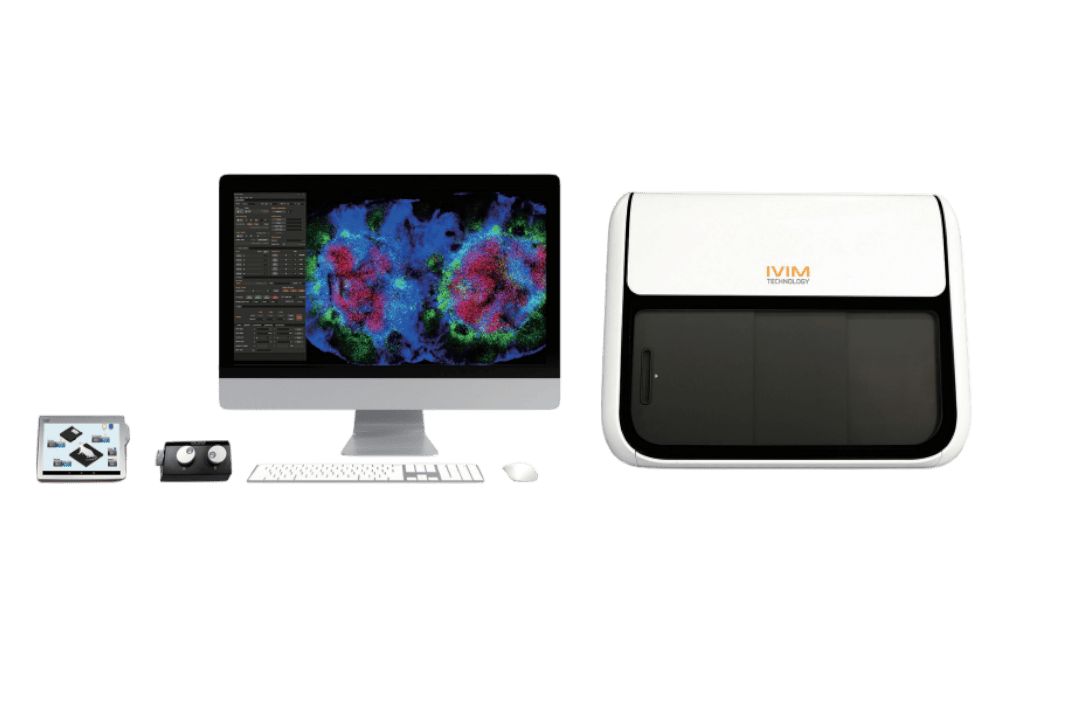

IVM-CMS3 — самый компактный и доступный конфокальный и двухфотонный микроскоп для интравитальной визуализации. Имея конфокальные лазерные блоки IVM-C3 и компактный двухфотонный лазерный блок IVM-MS3 с возможностью переключения режимов одним кликом мыши, IVM-CMS3 является самым универсальным компактным решением. IVM-CMS3 позволяет реализовать широкий спектр изображений in vivo, от неограниченных многоцветных изображений до изображений z-stack глубоко внутри живого тела.

Особенности:

  • Самая компактная система для интравитальной микроскопии живых моделей животных;
  • Сверхскоростная съемка (макс. 100 кадров в секунду — 512x512 пикселей);
  • 4D компенсация движения животных (X, Y, Z и время);
  • Возможность установки NIR fs-лазера 920 нм для более глубокой визуализации тканей;
  • Автоматический переход одним щелчком мыши между конфокальным и двухфотонным режимами визуализации;
  • Возможность двухрежимной визуализации IVM-C (конфокальная) / IVM-MS2 (двухфотонная интеллектуальная версия 2).

Интервью с создателем компании IVIM Technology, Dr. Pilhan Kim:



Источники

  • Тип лазера: конфокальный лазерный блок и компактный двухфотонный лазер
  • Длины волн для конфокального блока: 405 нм (20 мВт), 488 нм (20 мВт), 561 нм (20 мВт), 640 нм (20 мВт)
  • Длины волн для двухфотонного лазера: 920 нм

Детектор

  • Типы детекторов: конфокальный и двухфотонный детектор
  • Длина волны конфокального детектора: 185 — 900 нм (DAPI, CFP, GFP, YFP, RFP, Cy5, Cy5.5 и т.д.)
  • 4 сверхширокополосных ФЭУ с высоким SNR (от УФ до ближнего ИК, сверхвысокая чувствительность, низкий темновой ток)
  • Переменное точечное отверстие 25 — 2,000 мкм (16 шагов)
  • Длина волны двухфотонного детектора: 185 — 760 нм (DAPI, CFP, GFP, YFP, RFP, Cy5, Cy5.5 и т.д.)
  • 4 ФЭУ с высокой квантовой эффективностью (от УФ до ближнего ИК, сверхвысокая чувствительность, низкий темновой ток)
  • 6 или 2 эмиссионных фильтра могут быть установлены на каждый из четырех детекторов

Сканер

  • Полигональное зеркало (быстрое сканирование по оси, макс. 66 кГц)
  • Гальванический сканер (медленное сканирование по оси, макс. 200 мкс/шаг)

Объекты

  • Макс. 5 объективов могут быть установлены на моторизованную турель с управлением S/W (1X — 100X)
  • Совместимость с коммерческими объективами

FOV: 100 x 100 мкм ² — 10 x 10 мм²

Пиксельное разрешение: Макс. 2,048 x 2,048 пикселей

Скорость визуализации

  • Стандарт: 30 кадров в секунду при 512 x 512 пикселей
  • (Дополнительно) Высокая скорость : 60 кадров в секунду при 512 x 512 пикселей
  • (Дополнительно) Сверхвысокая скорость: 100 кадров в секунду при 512 x 512 пикселей

3D сцена для животных in vivo

  • Диапазон перемещения: 50,000 x 50,000 x 75,000 мкм (XYZ)
  • Микроманипуляция (макс. разрешение 0,2 мкм)
  • Независимое управление по 3 осям с помощью Jog Dial и S/W

4D визуализация in vivo

  • Компенсация движения XY: усредненное получение изображения с компенсацией артефактов движения
  • Компенсация движения по Z: Регулировка положения образца по Z на основе изображения для долгосрочной интравитальной микроскопической визуализации и отслеживания образца (автоматическое управление столиком с обратной связью)
  • Компенсация движения T: Регулировка положения XY изображения на основе изображения для долгосрочной интравитальной микроскопической визуализации и слежения за образцом (автоматическое управление каскадом с обратной связью).
  • Комбинация трех вышеперечисленных компенсаций для 4D компенсации движения in vivo

Мониторинг и содержание животного

  • Температура тела, мониторинг и управление нагревателем с обратной связью, включая планшетный ПК
  • 4-х канальный ректальный зонд, нагреватель пластин тела, датчик термометра и нагреватель покровного стекла
  • Система ингаляционной анестезии для грызунов

Наборы камер для in vivo визуализация

  • Стандартная дорсальная кожно-складчатая камера
  • Камера для визуализации легких
  • Краниальное окно
  • Окно для визуализации брюшной полости
  • Окно для визуализации поджелудочной железы
  • Окно для визуализации молочной железы

Отображение изображения

  • Независимое отображение 4 одиночных каналов (RGBA-канал)
  • Отображение оверлейного канала (выбор между RGBA-каналом)

Режим визуализации in vivo

  • Мозаичная визуализация (XY)
  • Z-стековая визуализация (Z)
  • Временная визуализация (T)
  • Многопозиционная съемка с временной задержкой (T-M)
  • Таймлапс и Z-стековая съемка (TZ)
  • Многопозиционная съемка с временным и Z-стеком (TZ-M)
