Робот iMSpot
iMSpot, разработанный компанией icluebio специально для нанесения лиганов на сенсорные чипы SPR, обеспечивает точную пространственную иммобилизацию лигандов с помощью автоматизированного нанесения точек на чип.
iMSpot — это автоматическая система, которая использует капиллярное отверстие иглы для забора раствора лиганда и нанесения его на заданные позиции сенсорного чипа, при этом размер точки определяется диаметром иглы.
Робот позволяет быстро создать матрицу лигандов на поверхности чипа в любой конфигурации, адаптированной к условиям конкретного эксперимента на системе iMSPR PlexM. Используя иглу диаметром 80 мкм, можно разместить до 10 точек на единицу площади и максимум 250 точек в компактной зоне лигандной матрицы размером 5 x 5 мм. После установки сенсорного чипа с нанесенными лигандами на iMSPR PlexM достаточно просто ввести аналит.

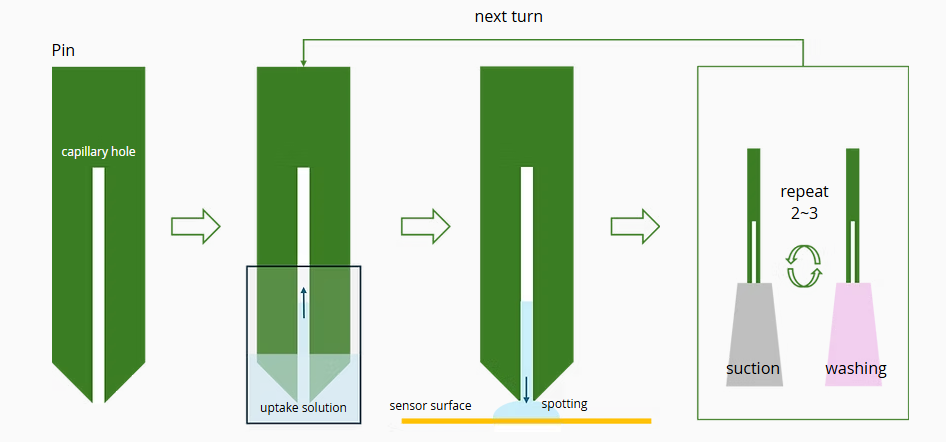

Этапы работы
Этап 1. Раствор для поглощения
Игла погружается в раствор лиганда и поглощает менее 1 мкл раствора за счет капиллярного эффекта.
Этап 2. Обнаружение
После впитывания раствора лиганда игла перемещается в заданное пользователем положение на сенсорном чипе для нанесения. Размер точки определяется диаметром капилляра иглы. Каждая загруженная игла может выполнять несколько операций позиционирования — до 10 позиционирований за одну загрузку.
Этап 3. Промывка иглы
3-1. Остатки раствора внутри капилляра удаляются с помощью вакуумного насоса.
3-2. Игла вместе с капилляром промывается дистиллированной водой.
3-3. Отсасывание и промывание повторяются 2–3 раза для тщательной очистки.
- Количество контактов: 1;
- Диаметры штифтов: 80, 130, 200, 300, 500 мкм (штырьковый вывод массива Xtend);
- Разрешение оси: ± 10 мкм;
- Емкость чипов: 12 (10 х 14 мм, 12 х 12 мм);
- Емкость луночного планшета: 1;
- Типы луночных пластин: 384 (стандарт), 96;
- Кол-во точек на 1 мм x 1 мм (макс.): 10;
- Кол-во точек в одном чипе (макс.): 250 (игла 80 мкм), 100 (игла 200 мкм), 50 (игла 300 мкм);
- Контроль влажности: да (смачиваемый тип среды);
- Охлаждение: нет;
- Промывка игл: да;
- Объем промывочного буфера: 1,5 мл/пробирка для промывки;
- Количество промывочных трубок: 6;
- Сушка игл: да (с использованием вакуума) ;
- Соединение: USB;
- Сеть: 100-240 вольт;
- В комплекте: основная система imspot (1 шт.), вывод матрицы xtend (300 мкм, 1 шт.), кабель usb (1 шт.), кабель питания.
