Программное обеспечение Avizo

Система интерактивной визуализации и анализа 2D и 3D изображений, полученных на различном оборудовании.

Производитель: Thermo Fisher Scientific

Запросить коммерческое предложение Запросить сервисную поддержку

Avizo® предоставляет широчайший набор средств визуализации и анализа изображений, полученных с помощью различного оборудования: компьютерных томографов (КТ - "CT", мКТ - "mCT"), просвечивающих электронных микроскопов (ПЭМ - "TEM"), сканирующих электронных микроскопов (СЭМ - "SEM"), cистем фокусированного ионного пучка (ФИП - "FIB"), двулучевых электронных микроскопов (DualBeam).

С помощью программного комплекса Avizo® решаются разнообразные задачи, связанные с двумерной/трехмерной визуализацией, обработкой и анализом изображений, характеристикой материалов, анализом распределения пор, трехмерным моделированием для метода конечных элементов.

Avizo® поднимает процессы трехмерного моделирования и анализа на качественно новый уровень – от непосредственной визуализации и прямых измерений к новейшим инструментам обработки изображений: сегментация, выделение геометрических форм, алгоритмы измерений, создание каркасных моделей.

Avizo анализ поровой сетки геологических образцов

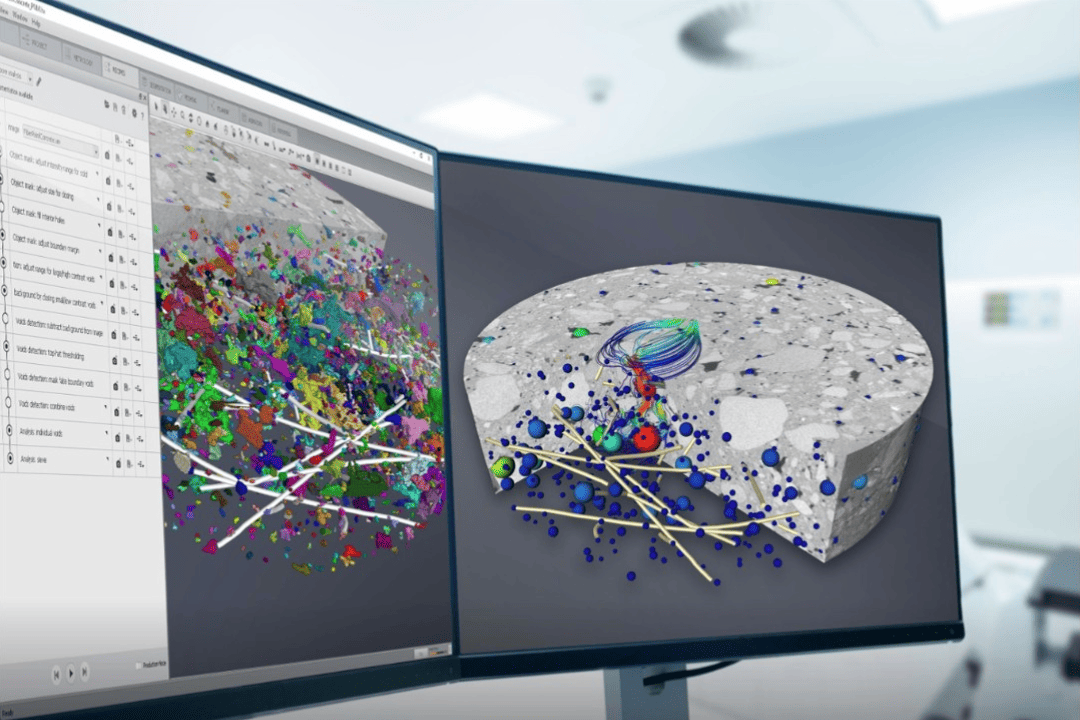

Пример интерфейса программного обеспечения при анализе поровой сетки геологических образцов

Пример интерфейса программного обеспечения при анализе волокон образца

	Геология и полезные ископаемые Цифровой анализ горных пород помогает понять и подтвердить свойства горных пород с высокой степенью достоверности как цельного керна, так и пор внутри него, используя изображения от полноразмерных томографов до систем электронной микроскопии.
	Пористые материалы Пористость присутствует во многих материалах и ее количественная оценка часто имеет решающее значение. Программное обеспечение Avizo позволяет обнаруживать и классифицировать различные типы пористости. Пористость может быть преобразована в модель, позволяющую быстро исследовать поровое пространство, с визуализацией в виде простых геометрических фигур с отображением свойств.
	Металлы и сплавы При разработке новых сплавов или работе над улучшением свойств материалов, существует необходимость повышения точности, воспроизводимости и скорости определения характеристик состава и включений. Программное обеспечение Avizo включает передовые инструменты сегментации и количественного анализа, которые можно комбинировать для повышения качества анализа.
	Палеонтология и антропология Программное обеспечение Avizo предлагает набор надежных цифровых инструментов для просмотра, цифрового препарирования и анализа 3D-данных. На основе полученных данных можно создавать анимации и изображения для публикации. Классификация текстур и машинное обучение помогают в сложных задачах сегментации костей из матрицы или выделения участков КТ с контрастным усилением.
	Волокнистые материалы Волокнистые материалы, такие как углеродное или стеклянное волокно, ткань (многослойные композиты), армированный бетон и органические волокна, используются в разных областях промышленности. Такие методы визуализации, как микроКТ или СЭМ, позволяют детально анализировать эти материалы, например, выявлять дефекты или количественно оценивать микроструктуры, чтобы получить представление о механических свойствах (прочность, жесткость и т.д.).
	Композиты и полимеры Композитные материалы применяются в самых разных областях. Их свойства повышают жесткость и прочность конструкции и позволяют создавать легкие компоненты по разумной цене. Композит обычно определяется как сочетание двух или более различных материалов имеющих свои отличительные свойства. Программное обеспечение Avizo поможет быстро и точно получить структурные, физические, химические и механические свойства материала.
	Анализ производственного брака Методы визуализации, такие как компьютерная томография, все чаще используются в промышленности в качестве метода неразрушающего контроля, добавляя возможность проводить цифровые измерения для обнаружения и количественного определения дефектов внутри детали. Программное обеспечение Avizo можно использовать для визуализации, анализа и проверки деталей и материалов.
	Аккумуляторы и накопители энергии Программное обеспечение Avizo предоставляет решение для проверки и анализа данных визуализации батарей и топливных элементов. Обработка данных из нескольких источников (рентгеновская томография, электронная микроскопия) позволяет преобразовать их в полезную информацию. Avizo дает возможность проводить сегментацию, интерпретировать изображения с помощью ИИ, коррелировать данные и анализировать деформации.
	Продукты питания Методы трехмерной визуализации, такие как рентгеновская микрокомпьютерная томография (микротомография), сканирующая электронная микроскопия (СЭМ) и магнитно-резонансная томография (МРТ), позволяют получить представление о структуре продуктов питания и ее изменениях в различных ситуациях, включая операции по переработке.

Захват и обработка изображений:

Поддержка снимков любого масштаба, снятых различными устройствами:
- Сканирующая электронная микроскопия;
- Рентгеновская компьютерная томография;
- Системы с ионным пучком;
- Двулучевые системы;
- Просвечивающая электронная микроскопия;
- Изображения с других приборов (оптическая микроскопия, и т.д.).
Импорт файлов разнообразных форматов:
- Расширенный MRC (.mrc, .rec, .ali) от Inspect3D™;
- Расширенный TIFF от Auto Slice & View™.
Мастер создания трехмерных изображений:
- Полученных с помощью двулучевой системы или из проектов Auto Slice & View с последующими очисткой от артефактов, подстройкой и другими нижеперечисленными обработками;
- Масштабирование, калибровка, конвертирование и ресэмплинг;
- Устранение артефактов и подстройка изображений:
  - Устранение ошибок наклона и смещения луча;
  - Устранение затенения/неравномерной засветки;
  - Борьба с краевыми эффектами.
Усиление контраста, фильтрация, устранение шума:
- Деконволюция;
- Усиление резкости;
- Устранение шума;
- Размытие;
- Поиск границ.
Съемка, слияние и корреляция изображений;
Поддержка пакетов изображений различных слоев или снятых под различными углами, снятых с помощью различных детекторов, последовательностей кадров, обработка больших объемов данных;
Поддержка геометрических данных: скопления точек, наборы линий, поверхности и решетки;
Поддержка метода конечных элементов.

Визуализация:

Интуитивный и производительный интерфейс для работы с трехмерными изображениями;
Совершенные алгоритмы создания высококачественных трехмерных моделей;
Поддержка слоев прямоугольной сетки, косоугольной, цилиндрической и криволинейной сеток;
Плоское проецирование;
Выделение контуров и поверхностей;
Применение фильтров с предпросмотром в реальном времени, получение динамически обновляемых характеристик (кривая контраста, гистограмма, цветовая карта, выделение слоев/замкнутых поверхностей и т.д.).

Сегментация:

Отсечка по контрасту, автоматическая сегментация и маркирование объектов;
Области роста, контурирование, интерполяция, свертка, размытие краев;
Обработка морфологии, выделение границ и плато;
Обработка «рваных» и засвеченных краев;
Восстановление трехмерной поверхности и наложение сетки;
Создание каркасных моделей и выделение связанных массивов.

Анализ:

Встроенные средства измерения, в т.ч. измерения числа отсчетов, длин, объемов, площадей, периметров, формы (соотношения сторон), ориентации;
Поддержка пользовательских измерений;
Просмотр результатов включает табличные данные и картирование;
Автоматическое измерение отдельных особенностей, трехмерное позиционирование и вывод в таблицу;
Автоматическая статистическая обработка, вывод распределения;
Фильтрация объектов по выбранному критерию;
Поиск геометрических форм, измерение и сравнение;
Определение и измерение пористости;
Взаимодействие с Matlab® и LabView;
Предварительная и пост-обработка структурных и потоковых симуляций.

Вывод данных, презентации:

Расширенные возможности создания видео;
Редактор слайдов для создания анимации, слайд-шоу и других демонстративных материалов;
Наложение изображений, геометрических моделей, данных измерений и численного моделирования;
Поддержка сопроводительных подписей, легенд, гистограмм и графиков;
Экспорт трехмерных моделей, таблиц, картинок и видео;
Поддержка активного и пассивного вывода трехмерного изображения.

Avizo – пакет самых современных средств обработки и анализа изображений. Обладая возможностями тонкой настройки и мощнейшим функционалом «из коробки», Avizo не только самостоятельный продукт, но и прекрасное дополнение к существующим системам и программным пакетам.

Расширения Avizo позволяют использовать его в организациях, где требуется быстрая настройка программного обеспечения для конкретных задач дву- и трехмерной визуализации и анализа.

Дополнения / Extensions

Пользователь может расширить возможности Avizo для своих конкретных задач:

XLab позволяет исследовать физические свойства по трехмерному изображению;
XPand дает возможность создавать пользовательские расширения с использованием открытого фреймворка Avizo, основанного на С++;
XScreen и Xteam для совместной работы и «расширения реальности».

Avizo поставляется со стандартным пакетом Avizo Fire и следующими модулями:
