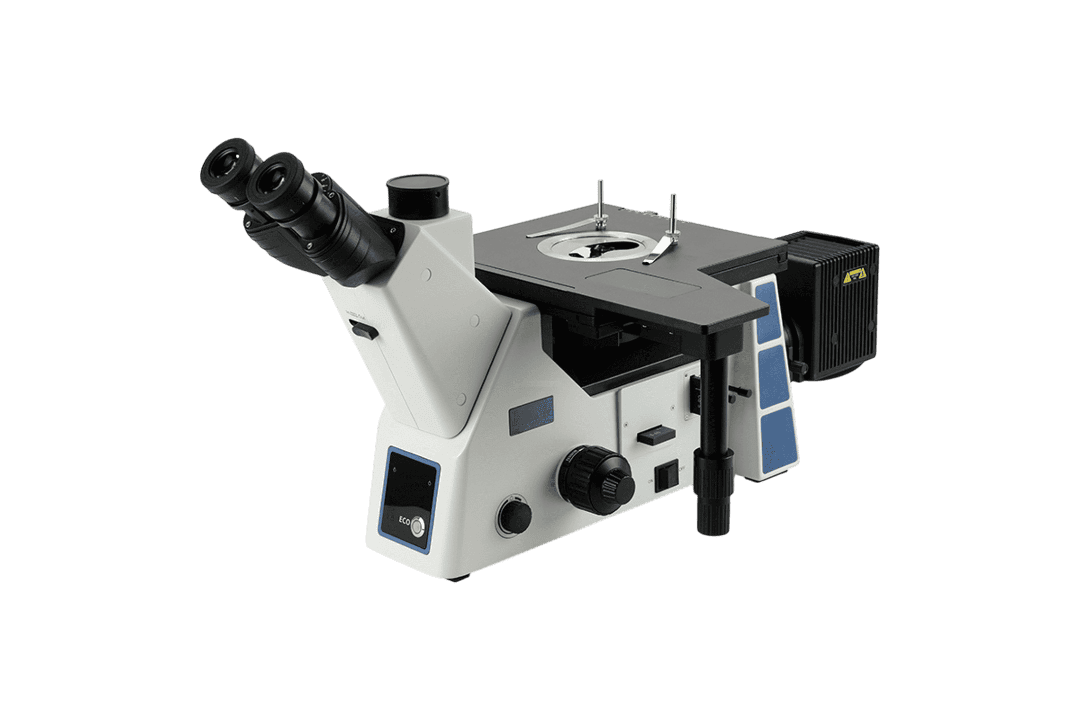

Тринокулярный цифровой комплекс Полилаб МК

Комплексы Полилаб МК являются единой системой, в которую входит микроскоп, видеокамера и программа анализа изображений. Модульное исполнение обеспечивает универсальность использования, а также возможность изменения и дополнения стандартной комплектации в зависимости от задач пользователя, в том числе расширение функционала системы анализа изображений.

Оптическая система обеспечивает получение четкого изображения с насыщенной цветопередачей. Высокое разрешение позволяет уверенно идентифицировать мельчайшие детали структуры, такие как дисперсные выделения фаз. Точная цветопередача критически важна для анализа цветных металлов, оксидных пленок или для работы с методами цветного травления, когда цвет несет информацию о фазовом составе или ориентации кристаллов.

Фото и видеофиксация в отраженном свете позволяет документировать результаты исследований, создавая качественные иллюстрации для отчетов и научных публикаций. Дает возможность проводить повторный анализ изображений, сравнивать микроструктуры разных образцов и использовать полученные снимки для проведения количественного металлографического анализа (измерение размера зерна, объемной доли фаз и т.д.).

Анализ в отраженном свете в металлографии является основным инструментом исследования. Поскольку металлы и сплавы непрозрачны, мы изучаем не их объемную структуру (как в биологии при проходящем свете), а подготовленную поверхность (шлиф). Разные структурные составляющие (фазы, включения, зерна) по-разному отражают свет, создают контраст изображения, который позволяет нам видеть, анализировать и интерпретировать микроструктуру материала, связывая ее с технологией производства, механическими свойствами и поведением материала в эксплуатации.

Серия Полилаб МК открывает широкий спектр возможностей повышения эффективности работы при простоте использования. Оптика, применяемая в комплексах Полилаб МК, обеспечивает четкое изображение с насыщенной цветопередачей при фото и видео фиксации исследуемой поверхности в отраженном свете.

Методы работы модели Полилаб МК-01 включают светлое поле и поляризацию. Доступна модификация Полилаб МК-02 с темным полем. Методы работы модели ПОЛИЛАБ МК-03 включают светлое поле при прямом и косом освещении (в отраженном свете), темное поле, а также работу в поляризованном свете и по методу дифференциально-интерференционного контраста (ДИК).

Светлое поле (прямое и косое освещение) в отраженном свете

Прямое освещение: позволяет проводить стандартный металлографический анализ — оценивать общую структуру материала, определять размер и форму зерен, обнаруживать поры, трещины и неметаллические включения.

Косое освещение: используется для выделения микрорельефа поверхности. Дает возможность визуализировать границы зерен, оценить степень деформации материала и выявлять мелкие особенности структуры, невидимые при прямом освещении.

Темное поле

Используется для обнаружения мельчайшие деталей и дефектов, которые не видны в светлом поле (микроцарапины, мелкие поры, окисные пленки и включения). Обеспечивает высококонтрастное изображение, где светлые объекты четко видны на темном фоне, что значительно улучшает распознаваемость мелких объектов.

Поляризованный свет

Незаменим для точной идентификации и анализа неметаллических включений (сульфидов, оксидов, силикатов). Определение типа и кристаллической структуры включений на основе их оптических свойств является необходимым условием для точной оценки чистоты стали и диагностики дефектов.

Дифференциально-интерференционный контраст (ДИК)

Создает псевдообъемное изображение с высокой контрастностью, значительно улучшая визуализацию рельефа поверхности. Позволяет наблюдать границы зерен, двойники, линии скольжения и другие структурные детали без необходимости травления образца. Применяется для контроля качества подготовки образцов (шлифовки и полировки) и исследования тонких рельефов.

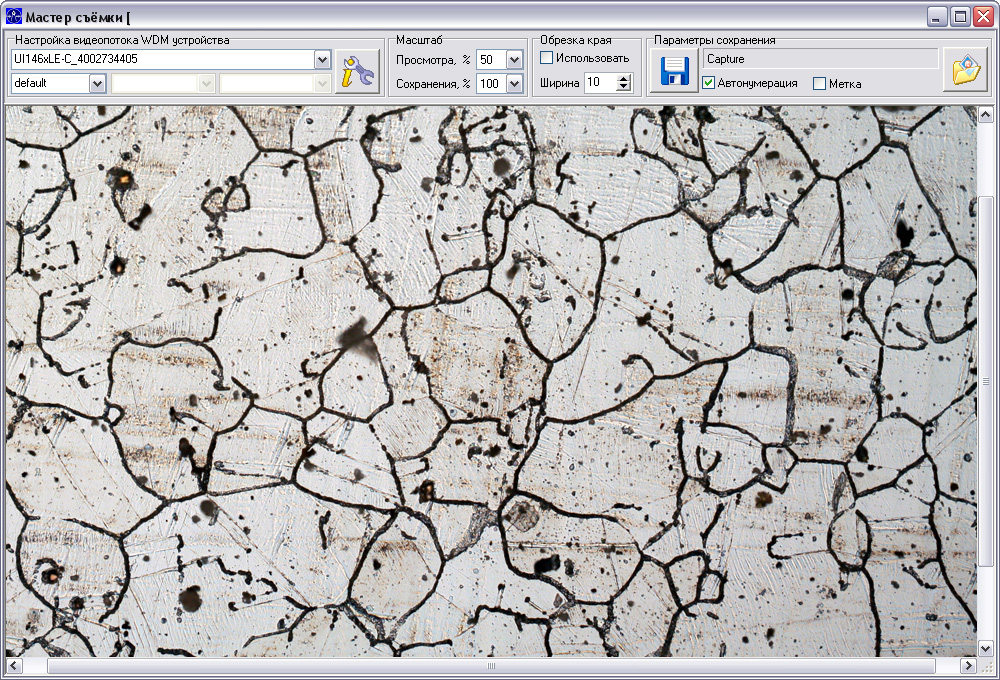

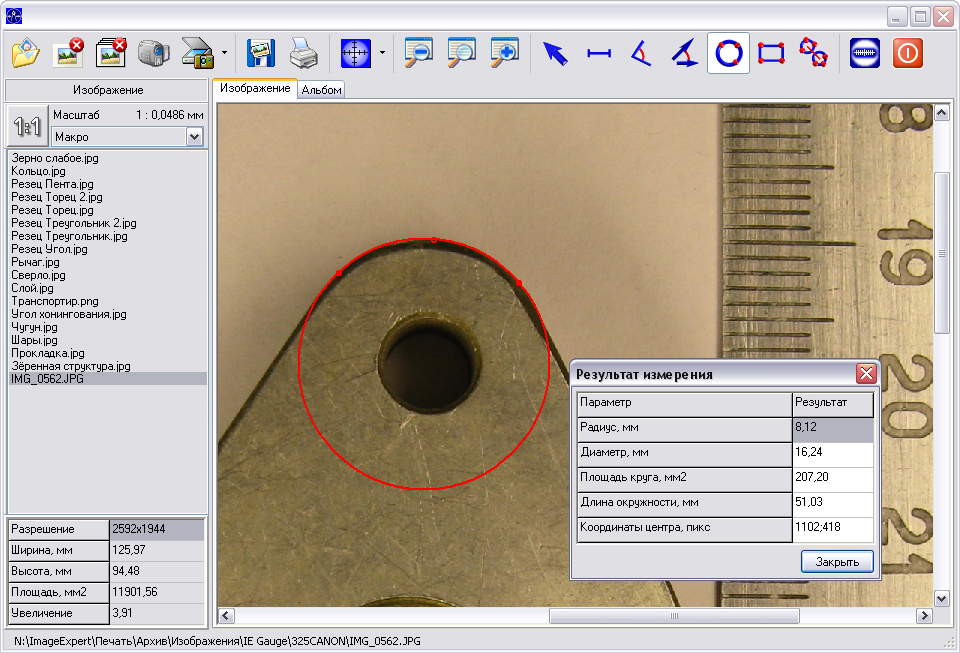

Примеры использования тринокулярных комплексов визуализации Полилаб МК
