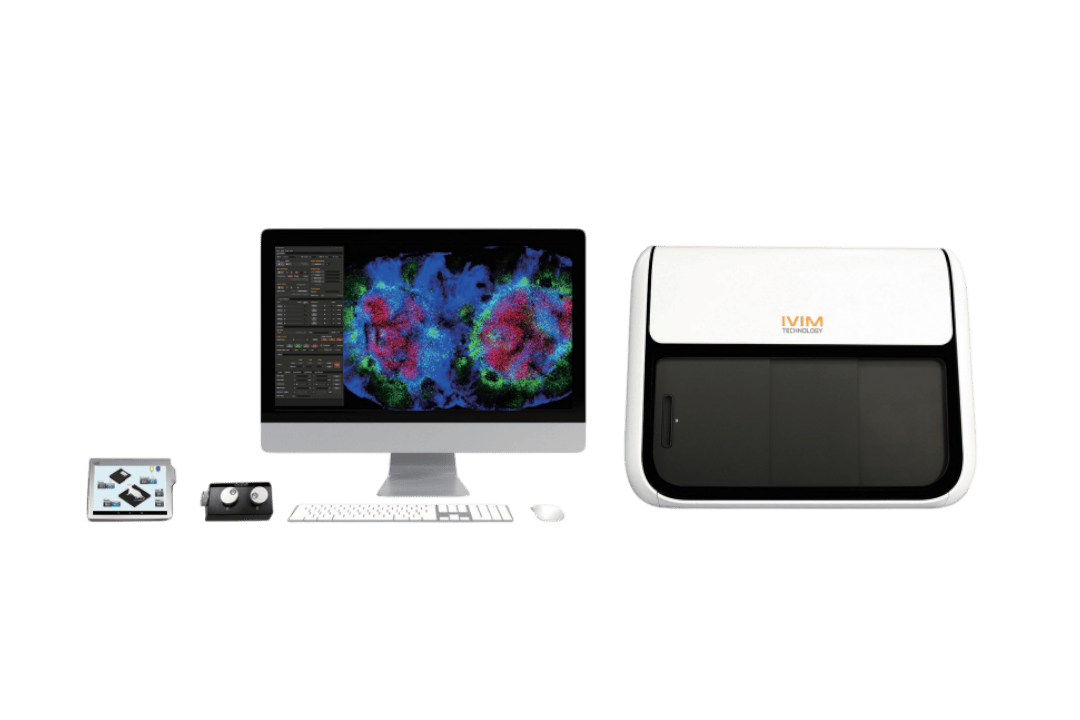

Платформа визуализации живых клеток in vivo IVM-С3

In vivo IVM-С3 — первая в мире универсальная система конфокальной интравитальной микроскопии, оптимизированная для экспериментов по визуализации in vivo.

Производитель: IVIM Technology

Запросить коммерческое предложение Запросить сервисную поддержку

IVM-C3 — это высокоинтегрированная прижизненная микроскопия для визуализации in vivo с чрезвычайно высокой чувствительностью, оптическим разрешением и контрастом изображения по сравнению с обычной флуоресцентной микроскопией. IVM-C3, оснащенный 4-канальным лазером и четырьмя высокочувствительными конфокальными детекторами, позволяет получать многомерные изображения живых клеток и тканей в 3D или 4D до четырех различных цветов.

Это оптимальная система для одновременного наблюдения за различными динамическими многоклеточными моделями поведения на небольших моделях живых животных. Доступны системы для визуализации сетчатки глаза, эндомикроскопии и оптика для двухмерного наблюдения образцов ex vivo или in vitro.

Особенности:

Полностью интегрированная система для обслуживания in vivo (например, мониторинг и гомеостатическая регуляция жизнеспособности животных);
Сверхскоростная съемка (макс. 100 кадров в секунду — 512x512 пикселей);
4D компенсация движения животных (X, Y, Z и время);
Простая и высокоэффективная одновременная многоцветная визуализация;
Высокая гибкость в выборе длины волны лазера/детектора;
Применимость для обычной визуализации ex vivo, in vitro и in vivo.

Источники:

Тип лазера: конфокальный лазерный блок;
Длина волны: 405 нм (20 мВт), 488 нм (20 мВт), 561 нм (20 мВт), 640 нм (20 мВт).

Детектор:

Тип детектор: Конфокальный детектор;
Длина волны: 185 — 900 нм (DAPI, CFP, GFP, YFP, RFP, Cy5, Cy5.5 и т.д.);
Пинхол переменного диаметра: 25 — 2,000 мкм (16 шагов);
4 сверхширокополосных ФЭУ с высоким SNR (от УФ до ближнего ИК, сверхвысокая чувствительность, низкий темновой ток);
6 или 2 эмиссионных фильтра могут быть установлены на каждый из четырех детекторов.

Сканер:

Полигональное зеркало: быстрое сканирование по оси, максимально 66 кГц;
Гальванический сканер: медленное сканирование по оси, максимально 200 мкс/шаг).

Объекты:

Максимально 5 объективов могут быть установлены на моторизованную турель с управлением S/W (1X — 100X);
Совместимость с коммерческими объективами.

FOV:

100 x 100 мкм ² — 10 x 10 мм².

Пиксельное разрешение:

Максимально 2,048 x 2,048 пикселей.

Скорость визуализации:

Стандарт: 30 кадров в секунду при 512 x 512 пикселей;
Высокая скорость (дополнительно): 60 кадров в секунду при 512 x 512 пикселей;
Сверхвысокая скорость (дополнительно): 100 кадров в секунду при 512 x 512 пикселей.

3D сцена для животных in vivo:

Диапазон перемещения: 50,000 x 50,000 x 75,000 мкм (XYZ);
Микроманипуляция: максимальное разрешение 0,2 мкм;
Независимое управление: по 3 осям с помощью Jog Dial и S/W.

4D визуализация in vivo:

Компенсация движения XY: усредненное получение изображения с компенсацией артефактов движения;
Компенсация движения по Z: регулировка положения образца по Z на основе изображения для долгосрочной интравитальной микроскопической визуализации и отслеживания образца (автоматическое управление столиком с обратной связью);
Компенсация движения T: регулировка положения XY изображения на основе изображения для долгосрочной интравитальной микроскопической визуализации и слежения за образцом (автоматическое управление каскадом с обратной связью);
Комбинация трех вышеперечисленных компенсаций для 4D компенсации движения in vivo.

Мониторинг и содержание животного:

Температура тела, мониторинг и управление нагревателем с обратной связью, включая планшетный ПК;
4-х канальный ректальный зонд, нагреватель пластин тела, датчик термометра и нагреватель покровного стекла;
Система ингаляционной анестезии для грызунов.

Наборы камер для in vivo визуализация:

Стандартная дорсальная кожно-складчатая камера;
Камера для визуализации легких;
Краниальное окно;
Окно для визуализации брюшной полости;
Окно для визуализации поджелудочной железы;
Окно для визуализации молочной железы.

Отображение изображения:

Независимое отображение 4 одиночных каналов (RGBA-канал);
Отображение оверлейного канала (выбор между RGBA-каналом).

Режим визуализации in vivo:

Мозаичная визуализация (XY);
Z-стековая визуализация (Z);
Временная визуализация (T);
Многопозиционная съемка с временной задержкой (T-M);
Таймлапс и Z-стековая съемка (TZ);
Многопозиционная съемка с временным и Z-стеком (TZ-M).

Краткий обзор системы IVIM:

Интервью с создателем компании IVIM Technology, Dr. Pilhan Kim:

Intravital longitudinal wide-area imaging of dynamic bone marrow engraftment and multilineage differentiation through nuclear- cytoplasmic labeling. 3 November 2017 / PLOS ONE;
Calsequestrin 2 overexpression in breast cancer increases tumorigenesis and metastasis by modulating the tumor microenvironment. 14 November 2021 / Molecular Oncology;
Strategies for Targeted Delivery of Exosomes to the Brain: Advantages and Challenges. 18 March 2022 / Pharmaceutics 2022;
Intravital imaging and single cell transcriptomic analysis for engraftment of mesenchymal stem cells in an animal model of interstitial cystitis/bladder pain syndrome. January 2022 / Biomaterials;
Compact Quantum-Dot Microbeads with Sub-Nanometer Emission Linewidth. 27 August 2021 / Advanced Functional Materials;
Intravital Laser-scanning Two-photon and Confocal Microscopy for Biomedical Research. October 2021 / Medical Lasers; Engineering, Basic Research, and Clinical Application;
Oral delivery of topotecan in polymeric nanoparticles: Lymphatic distribution and pharmacokinetics. 17 May 2021 / Journal of Controlled Release;
Exosome-based delivery of super-repressor IkBa ameliorates kidney ischemia-reperfusion injury. 27 May 2021 / Kidney international;
Submicrometer perovskite plasmonic lasers at room temperature. 25 August 2021 / SCIENCE ADVANCES | RESEARCH ARTICLE;
Neutrophils Return to Bloodstream Through the Brain Blood Vessel After Crosstalk With Microglia During LPS-Induced Neuroinflammation. 08 December 2020 / Frontiers in Molecular Biosciences.
