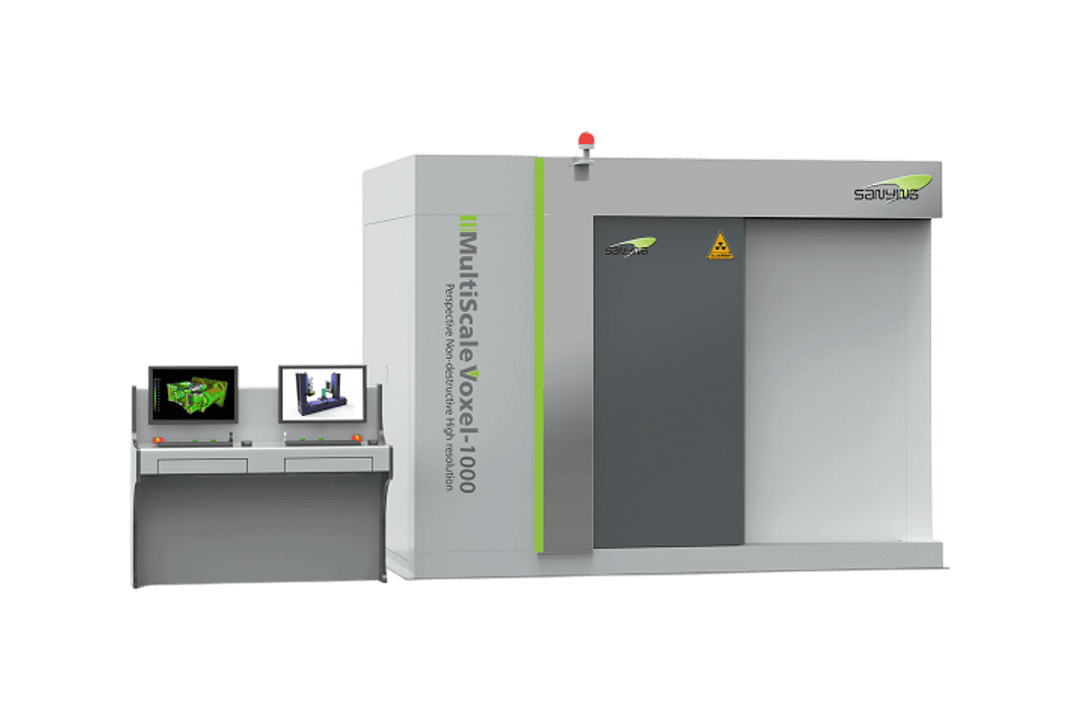

Промышленный микротомограф MultiscaleVoxel-1000
Микротомограф с источником высокого напряжения и возможностью установки двух детекторов.
Система микротомографии MultiscaleVoxel-1000 отличается большой площадью сканирования и высокой проникающей способностью рентгеновских лучей, а также дает возможность проводить сканирование крупногабаритных образцов. Система подходит для компьютерного 3D сканирования крупных и средних отливок, сварных деталей и композитных материалов в аэрокосмической и автомобильной промышленности, а также крупногабаритных образцов горных пород и археологических реликвий высокой плотности. Система MultiscaleVoxel-1000 является единственной моделью в линейке промышленных томографов, которая оснащается минифокусной рентгеновской трубкой высокой мощности с высоким напряжением (до 600 кВ) и предназначена специально для исследования материалов с высокой плотностью. Вместо трубки с минифокусом может устанавливаться трубка с двойной головой (нано- и микрофокус).
Основные преимущества:
- возможность измерения крупногабаритных образцов и материалов высокой плотности благодаря наличию минифокусной трубки высокой мощности;
- возможность одновременной установки плоскопанельного и линейного детекторов (линейный детектор с большим шагом пикселя обеспечивает лучший контраст серых оттенков для задач аддитивного производства, а плоскопанельный детектор - лучшее разрешение на всех объектах за счет меньшего размера пикселя);
- возможность установки двух плоскопанельных детекторов с различным шагом пикселя (малый шаг пикселя с высоким разрешением удобен, например, для композитов, а большой шаг пикселя обеспечивает высокую скорость измерения габаритных изделий);
- возможность установки рентгеновских трубок высокой мощности с высоким напряжением (до 600 кВ).
- Минимальное фокусное пятно рентгеновской трубки, мкм.: 0,5;
- Максимальное пространственное разрешение системы томографии, мкм.: 30;
- Тип трубки: закрытый;
- Максимальное напряжение на рентгеновской трубке, кВ.: 600; 500; 450 (в зависимости от выбранного источника);
- Детектор: плоскопанельный и/или линейный;
- Размер активной области детектора, мм.: 427 х 427;
- Разрешение матрицы детектора, пикс.: 3072 х 3072;
- Максимальный размер образца, мм (диаметр х высота): 800 х 1100;
- Максимальная масса образца, кг.: 100;
- Габариты томографа (Д х Ш х В), мм.: 3700 х 2300 х 2800;
- Вес, кг.: 35000-60000.
КТ-изображение — это трехмерная карта коэффициентов поглощения материалов, тесно связанных с их плотностью. Мы не можем получить данную 3D карту напрямую, вместо этого нам нужно измерить (снять) 2D-проекции и восстановить 3D-карту. Объект поглощает рентгеновские лучи с разной скоростью в зависимости от скорости поглощения материалов для дальнейшей передачи энергии рентгеновских лучей. При одинаковой энергии рентгеновского излучения, чем плотнее материал, толще объект, тем больше рентгеновских лучей поглощается. Поместив источник рентгеновского излучения с одной стороны объекта, а 2D-детектор — с другой, мы можем получить 2D-проекцию, показывающую различные уровни поглощения рентгеновского излучения материалами. При повороте объекта мы можем получать несколько 2D-проекций. Пространственное разрешение (SR), которое получится достичь, определяется формулой, приведенной ниже, и зависит от размера фокусного пятна источника рентгеновского излучения (a), размера пикселя на детекторе (d), расстояния от источника рентгеновского излучения до объекта исследования (SOD) и детектора (SDD).
