Остальные процессы травления

Травление ЦТС (цирконат-титанат свинца)

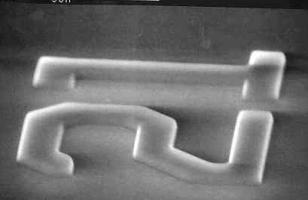

Лаборатория OIPT: анизотропное травление с применением источника индуктивно-связанной плазмы структуры ЦТС(400нм)/Pt(120нм)/Ti(30нм)/низкотемпературный оксид (на заданную глубину).

Фоторезистивная маска не удалена

Сухое травление боросиликатного стекла

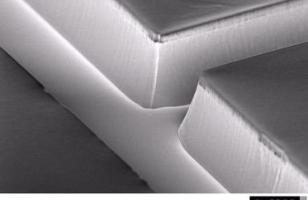

Лаборатория OIPT: анизотропное травление стекла, глубина 10 мкм

Травление Au, Pt, Ni физическим распылением

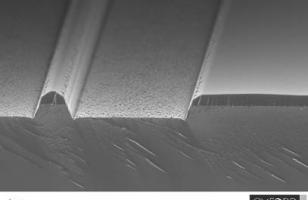

Лаборатория OIPT: травление золота на 0,5 мкм

Травление хрома (Cr)

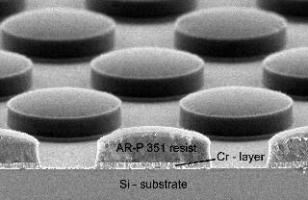

Лаборатория Института микроструктур Макса Планка в г. Галле (Германия): анизотропное травление хрома на 0,5 мкм со скоростью 12 нм/мин с селективностью к маске AR-P 351 1:1,2 (маска не удалена)

Травление вольфрама (W)

Сечение в вольфрамовой пластине, выполненное с помощью сфокусированного ионного пучка. Полушаг 35 нм, глубина 300 нм.

Травление фотошаблонов

Анизотропное реактивное ионное травление кварца PlasmaPro80, PlasmaPro800 и PlasmaPro100. Особенности технологии, результаты

Травление титана (Ti)

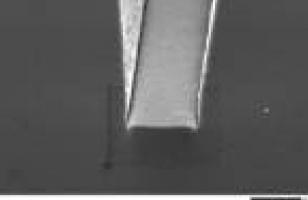

Лаборатория OIPT: травление Ti на 22 мкм (фоторезист не удален)

Травление сапфира (Al2O3) с применением индуктивно-связанной плазмы

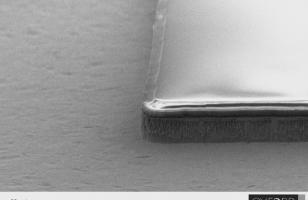

Лаборатория OIPT: травление сапфира с наклоном боковой стенки в 80о

Травление ниобата лития (LiNbO3)

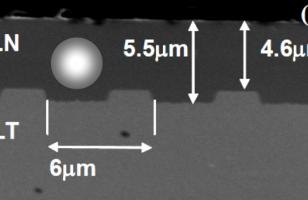

Лаборатория OIPT: травление ниобата лития на 4 мкм (фоторезист не удален)

Травление теллурита висмута (Bi2Te3)

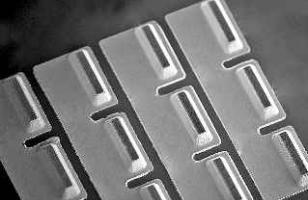

Терморегуляторы и охладители Пельтье.
Производитель решил изготавливать эти элементы с использованием оборудования для микроэлектроники.
Подложки - стандартные пластины структуры кремний/оксид кремния. Пленки теллурида висмута, обладающие термоэлектрическим эффектом, были протравлены процессом сухого травления с помощью Plasmalab100 с источником индуктивно-связанной плазмы ICP380.


Травление ниобия (Nb)

Лаборатория OIPT: травление Nb на 0.3 мкм (фоторезист не удален)

Травление меди (Cu) - анализ отказов

Лаборатория OIPT: безостаточное травление Cu

Реактивное ионное травление оксида индия, легированного оловом (ITO)

Лаборатория OIPT: Травление ITO с применением индуктивно-связанной плазмы

Реактивное ионное травление оксида титана (TiO2)

Лаборатория Объединенного Восточного университета, Йоэнсуу (Финляндия): Травление TiO2 под наклоном 30о

Реактивное ионное травление селенида свинца (PbSe)

Лаборатория OIPT: Глубокое (0,7 мкм) травление PbSe, фоторезист удален

Сухое травление танталата лития (LiTaO3)

Лаборатория Бристольского университета: травление танталата лития на глубину в 1 мкм

Низкоэнергетичное травление теллурида ртути кадмия (HgCdTe(CMT))

Лаборатория OIPT: травление CMT на 8 мкм, с возможностью контроля профиля (фоторезист не удален)

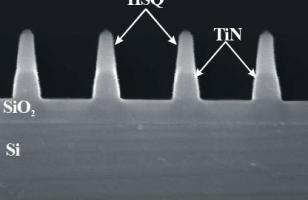

Анизотропное травление нитрида титана (TiN)

Лаборатория компании АМО г. Аахен, Германия: травление TiN - полосы шириной 90 нм
