Процессы химического осаждения оксида кремния (SiOх)

​​Химическое осаждение (PECVD) диэлектриков. Общие сведения.

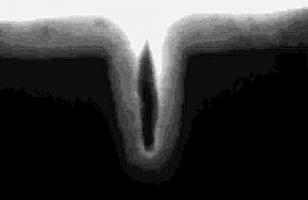

Покрытие SiO2 толщиной 1 мкм, осажденное на тестовый образец

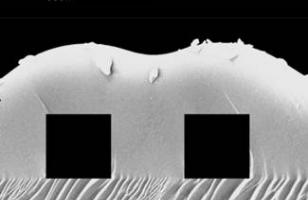

PECVD борофосфосиликатного стекла (BPSG) для планаризации

Толщина слоя SiO2 - 10 мкм (после отжига на 950 °C)

Сверхвысокоскоростное PECVD оксида кремния

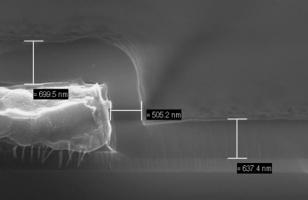

Осаждение SiO2 толщиной~700 нм с отличной конформность на Al


Заполнение отверстий/тренчей оксидом кремния

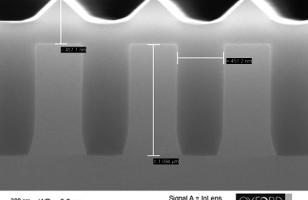

Заполнение диэлектриком SiO2 отверстия глубиной~1200 нм


​Высококачественное PECVD SiO2 c удаленной плазмой

Рейнско-Вестфальский технический университет Ахена использовал кластерную систему PlasmaProSystem100 для осаждения высококачественного диоксида кремния в МОП-транзисторах, а также для пассивации с помощью источника индуктивно-связанной плазмы (ICP). Технологический процесс был оптимизирован так, чтобы пленки имели улучшенные электрические характеристики и конформно покрывали поверхность.

Основное преимущество осаждения оксида кремния с ICP источником по сравнению с термическим осаждением в том, что материал самой пластины не вступает в реакцию.
SEMSEM
​Конформное осаждение SiO2 толщиной 200 нм​Ультраконформное осаждение SiO2 толщиной 75 нм
Особенности технологии:
  • скорость осаждения: 5 - 20 нм/мин
  • конформность осаждения
  • низкая скорость травления во фтористоводородной кислоте, содержащей буферные добавки
  • равномерность ± 4  %  (по подложке 100 мм)
graph
Зависимость пробойного напряжения от температуры осаждения
