Процессы травления арсенида галия (GaAs)

Реактивное ионное травление решетчатых структур из GaAs для оптоэлектроники

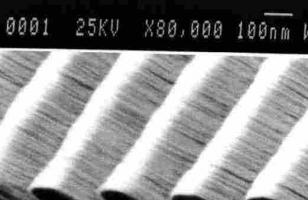

Решетка из GaAs с шагом 220 нм изготовленная с помощью метода RIE (реактивного ионного травления) с использованием фоторезистивной маски (удалена) (Лаборатория OIPT)

Травление (с ICP)​ GaAs/AlGaAs для фотонных кристаллов

Данные от National Chiao Tung University (Тайвань): Вид сверху на отверстия диаметром 280 нм и высотой 330 нм, угол наклона стенок 90.6 °

Травление ионным пучком структур ​InGaAs/AlGaAs для лазеров

InGaAs / AlGaAs решетка поверхностно излучающего полупроводникового лазера

Галий - Индий - Фосфор (GaInP)

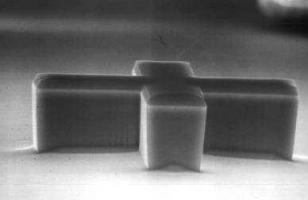

На рисунке изображена структура GaInP протравленная на 2 мкм с неудаленной маской SiCl4.

Травление (с ICP)​ гетероструктур​ GaAs/AlGaAs

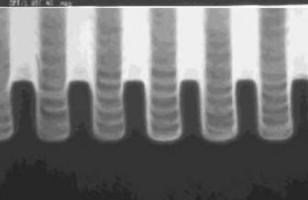

Лаборатория OIPT: DBR гетероструктура GaAs/ AlGaAs, анизотропно протравленная на 6 мкм

Глубокое (100 мкм) анизотропное травление GaAs (с ICP)

Доктор Франц из компании Siemens использует PlasmaProSystem100 для высокоанизотропного реактивного ионного травления GaAs. Применение ICP источника помогает уменьшить повреждения подложки.

Травление GaAs с применением индуктивно связанной плазмы (c ICP)

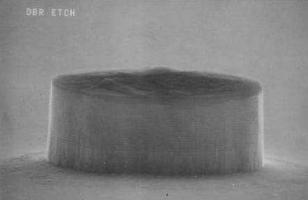

На главном рисунке изображена структура, изготовленная в собственной лаборатории OPT: DBR гетероструктура анизотропно протравленная на 10 мкм

Сквозное травление GaAs

Ученые и инженеры в университет Дуйсбурга для этого процесса используют систему PlasmaPro80 для реактивного ионного травления с хлорной химией. Система снабжена перчаточной камерой с продувкой азотом, для предотвращения попадания паров воды в камеру.
