Наномасштабное и глубокое травление германия (Ge)

Наномасштабное и глубокое травление германия (Ge), описание процесса и оборудование

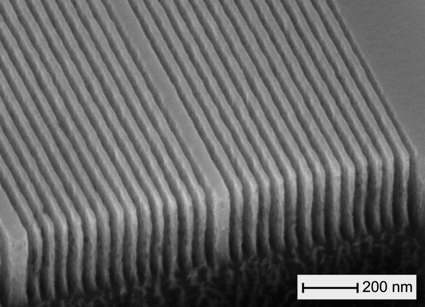

Королевский технологический институт, Стокгольм: решетка из Ge с полушагом 25 нм.

Производитель: Oxford Instruments Plasma Technology


Оборудование: PlasmaPro100

Особенности технологии:

  • Реактивное ионное травление;
  • Частота работы реактора 13,56 МГц;
  • С применением источника индуктивно-связанной плазмы (ICP);
  • ВЧ смещение на подложке.

Результаты:

Королевский технологический институт, Стокгольм: Ge решетка с полупериодом 25 нм:

  • Селективность к Ti маске >20:1;
  • Высота решетки 310 нм (аспектное соотношение 12,4:1);
  • Процесс основан на хлорной химии с ICP источником, прерывистая подача газа.

Королевский технологический институт, Стокгольм: Ge решетка с полупериодом 25 нм:

  • Ni маска толщиной 60 нм (удалена);
  • Высота решетки 150 нм;
  • Процесс основан на фторной химии с ICP источником.

Лаборатория OIPT:

  • Глубина травления структуры SiGe - 100 нм;
  • Скорость травления ~ 2.8 мкм/мин;
  • Угол наклона стенки 90(+/-)1°;
  • Селективность к фоторезисту ~ 30:1.
